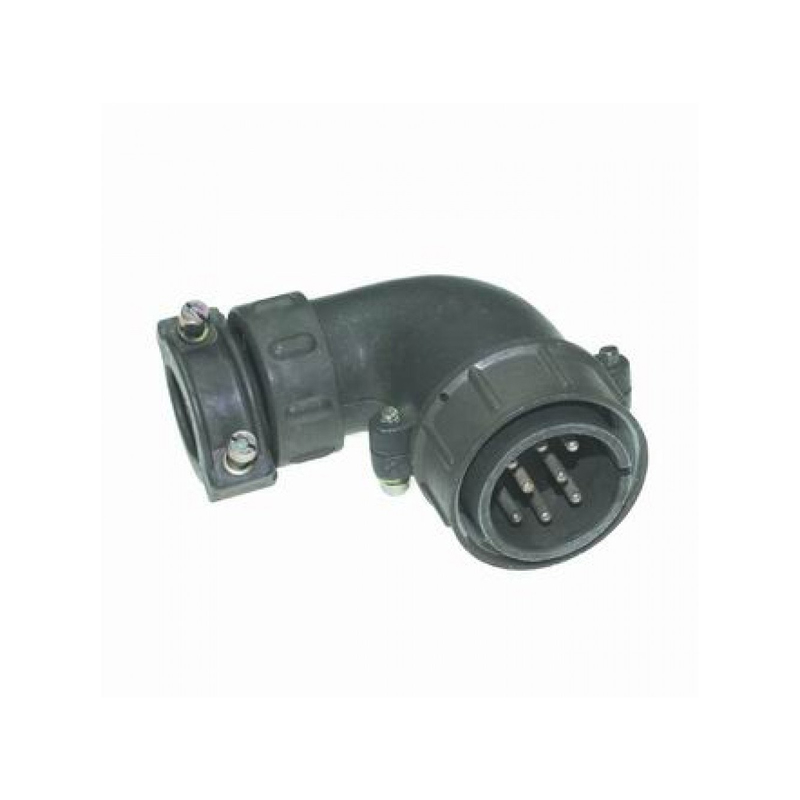

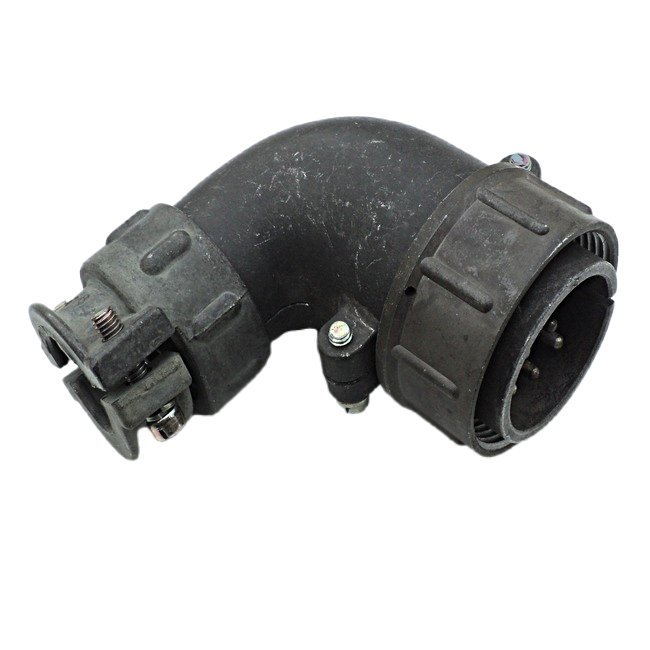

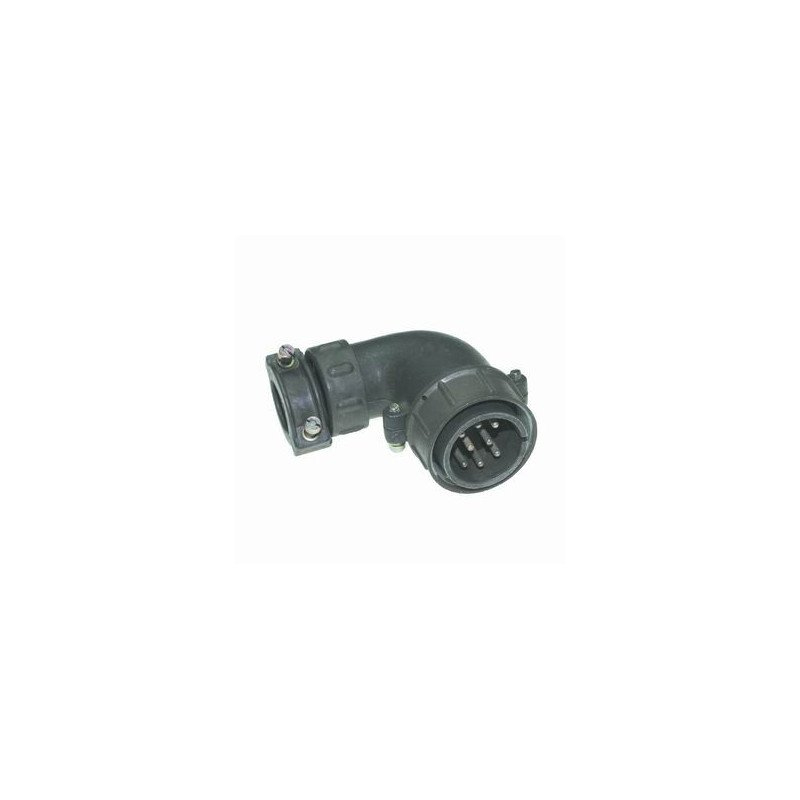

Соединители ШР32У8НГ3 вилка представляют собой низкочастотные цилиндрические разъемы общепромышленного назначения. Они предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

• Тип соединителя : Негерметичный, климатическое исполнение УХЛ2 по ГОСТ 15150-69.

• Условный размер корпуса : 32.

• Конструктивное исполнение : Угловой патрубок для кабельной части.

• Количество контактов : 8.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Серебро и никель.

• Способ монтажа : Пайка.

Применение

Соединители ШР32У8НГ3 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они могут быть как кабельными, так и приборными (блочными). Разъемы подходят для внутреннего монтажа и могут использоваться для наружного при условии защиты от воздействия дождя, пыли и солнечного излучения.

Технические параметры

• Максимальное рабочее напряжение : До 850 В.

• Сопротивление изоляции : Не менее 5000 МОм.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с? (30 g).

• Рабочая температура : От -60 до +60°C.

Соединители ШР32У8НГ3 работают в паре с розеткой, и правильное сочетание включает в себя кабельную вилку и блочную розетку или наоборот.
