Назначение соединителя ШР32У8НГ3

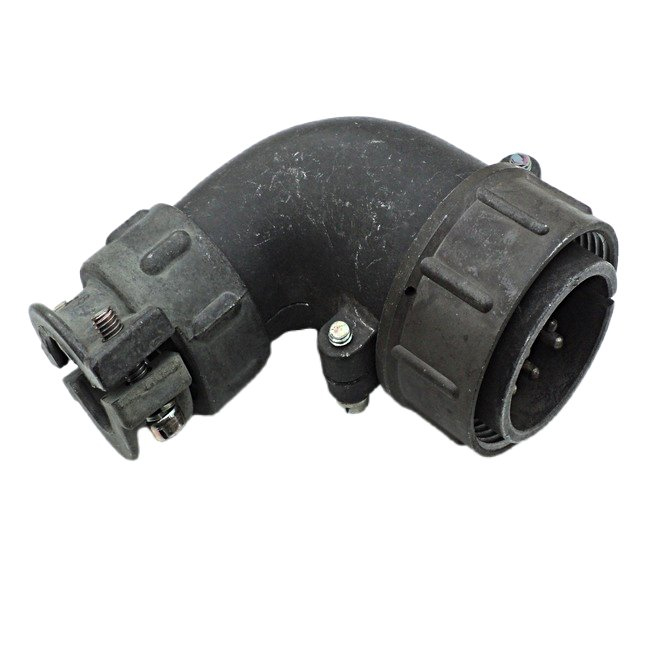

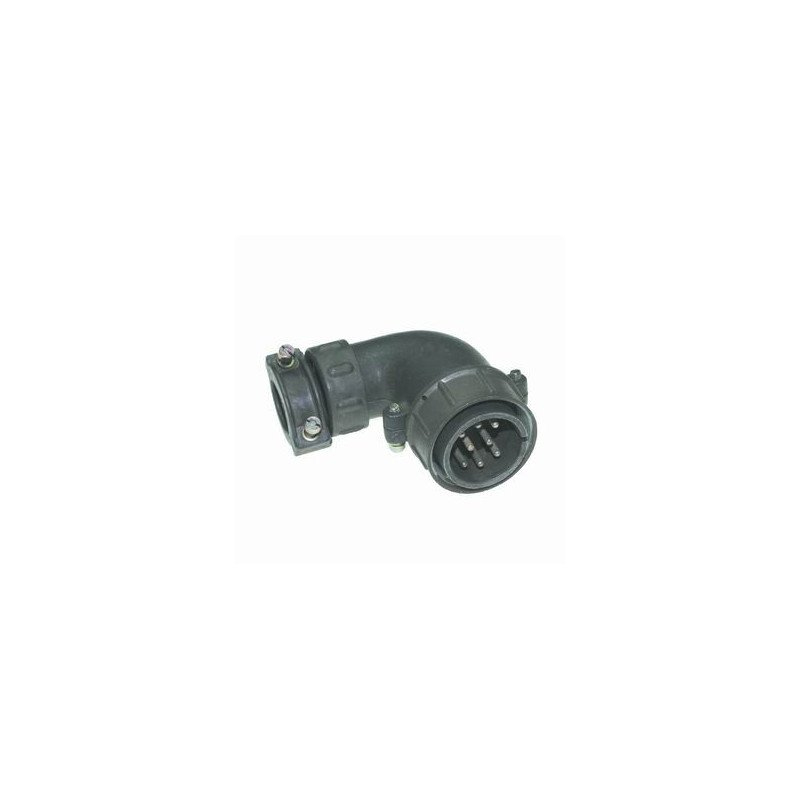

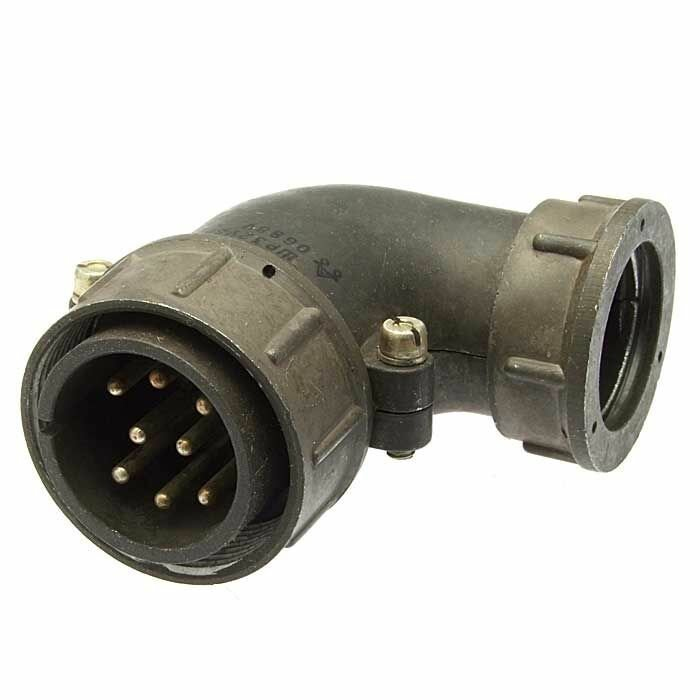

ШР32У8НГ3 — низкочастотный цилиндрический соединитель серии ШР в исполнении «вилка» с угловым патрубком и восемью контактами. Он предназначен для кабельной части соединения в электротехнических и радиоэлектронных устройствах. Основное назначение — подключение кабелей к приборам, блокам питания, измерительной и промышленной аппаратуре.

Соединитель применяется в электрических цепях постоянного и переменного тока при частоте до примерно 3 МГц. Такая область применения охватывает большинство задач силовой и сигнальной коммутации в низкочастотном диапазоне, где требуется надёжное разъёмное соединение кабельной линии с оборудованием.

Конструкция и климатическое исполнение

Корпус соединителя имеет условный размер 32. Исполнение «У» означает кабельную часть с угловым патрубком: такой патрубок удобен для монтажа в стеснённых условиях, когда прямой ввод кабеля невозможен или неудобен. Вилка выполнена негерметичной и рассчитана на климатическое исполнение УХЛ, то есть на умеренно-холодный климат.

Сочленение с ответной розеткой осуществляется резьбовым затягиванием. Резьбовая фиксация даёт надёжное соединение и устойчивость к вибрациям, что важно при эксплуатации в составе промышленной и измерительной аппаратуры. Конструкция рассчитана как на внутренний, так и на наружный монтаж, однако при использовании на улице требуется дополнительная защита от пыли и влаги, поскольку по умолчанию разъём не является герметичным.

Электрические параметры

Максимальное рабочее напряжение соединителя достигает 850 В по амплитудному значению. Это позволяет применять разъём в сетях и блоках питания с повышенным напряжением. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, а сопротивление контактов — порядка 1 мОм.

Контакты изготовлены из серебра или серебро-никелевого сплава. Такое исполнение обеспечивает низкое переходное сопротивление и стабильную проводимость на протяжении всего срока службы. Низкое сопротивление контактов и высокая изоляция вместе дают предсказуемое поведение соединения в цепях как силового, так и сигнального назначения.

Механические и эксплуатационные характеристики

• Рабочий диапазон температур — примерно от минус 60 до плюс 60 градусов Цельсия.
• С учётом перегрева контактов рабочий диапазон может достигать от минус 60 до плюс 110 градусов Цельсия.
• Ресурс сочленений-расчленений — не менее 500 циклов.
• Минимальная наработка — около 1000 часов.
• Срок сохраняемости — не менее 15 лет.

Перечисленные параметры определяют области применения: соединитель подходит для оборудования, работающего в широком температурном диапазоне, а также для узлов, которые предполагают периодическое подключение и отключение кабельных линий. Устойчивость к вибрациям за счёт резьбового сочленения расширяет применимость в промышленных условиях.

Особенности монтажа

Монтаж контактов выполняется пайкой. Вилка допускает присоединение проводов сечением до примерно 3 квадратных миллиметров под каждым контактом, что позволяет использовать её как в слаботочных, так и в достаточно мощных цепях.

При наружной установке следует предусмотреть дополнительную защиту от пыли и влаги. Соблюдение этого условия продлевает срок службы соединения и сохраняет заявленные электрические параметры в течение всего периода эксплуатации.

Приёмка и год выпуска

В характеристиках товара указана приёмка «5». Год выпуска относится к периоду 67–88. Эти сведения приведены в карточке товара и могут учитываться при подборе соединителя для конкретного проекта и при оценке совместимости с уже имеющимся оборудованием.

Краткое резюме

1. ШР32У8НГ3 — вилка серии ШР с восемью контактами и угловым патрубком.
2. Применяется для кабельной части соединения в низкочастотных цепях до примерно 3 МГц.
3. Рабочее напряжение — до 850 В амплитудного значения.
4. Сочленение резьбовое, монтаж контактов пайкой, сечение провода до примерно 3 квадратных миллиметров.
5. Исполнение негерметичное, климатическое исполнение УХЛ, для улицы нужна дополнительная защита.

Таким образом, ШР32У8НГ3 представляет собой надёжный низкочастотный соединитель кабельного исполнения, пригодный для подключения аппаратуры, блоков питания и измерительных устройств в широком диапазоне температур и условий эксплуатации.
