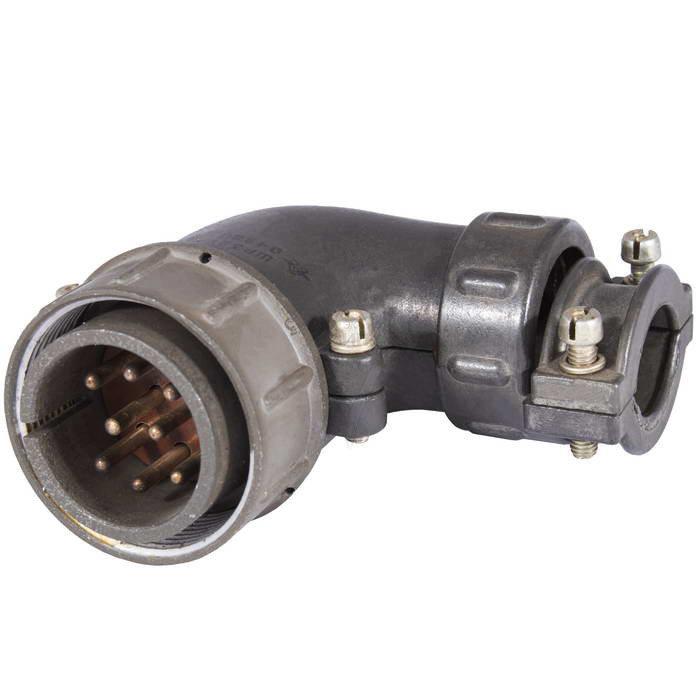

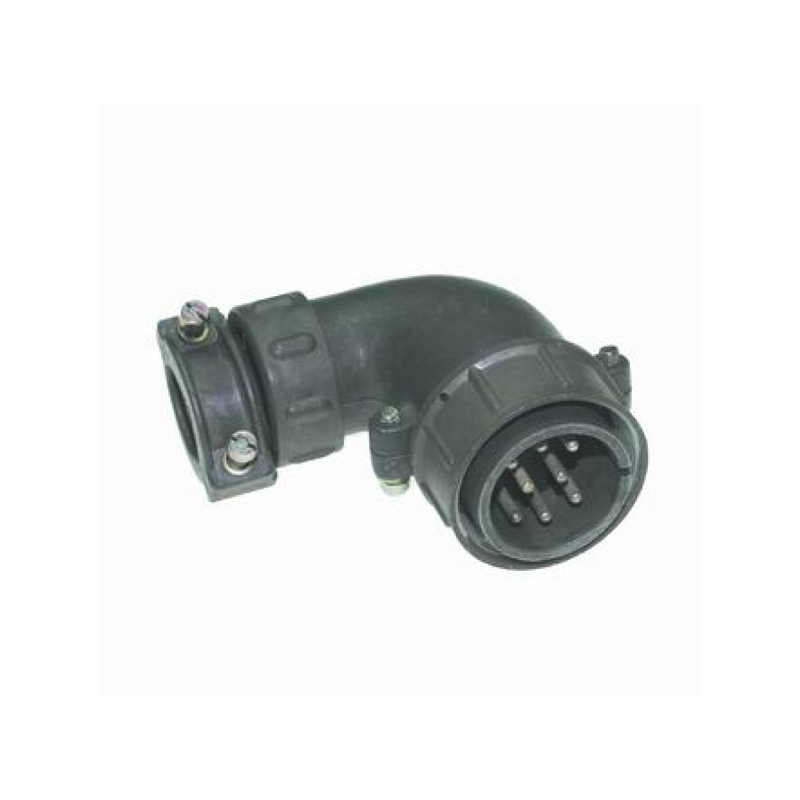

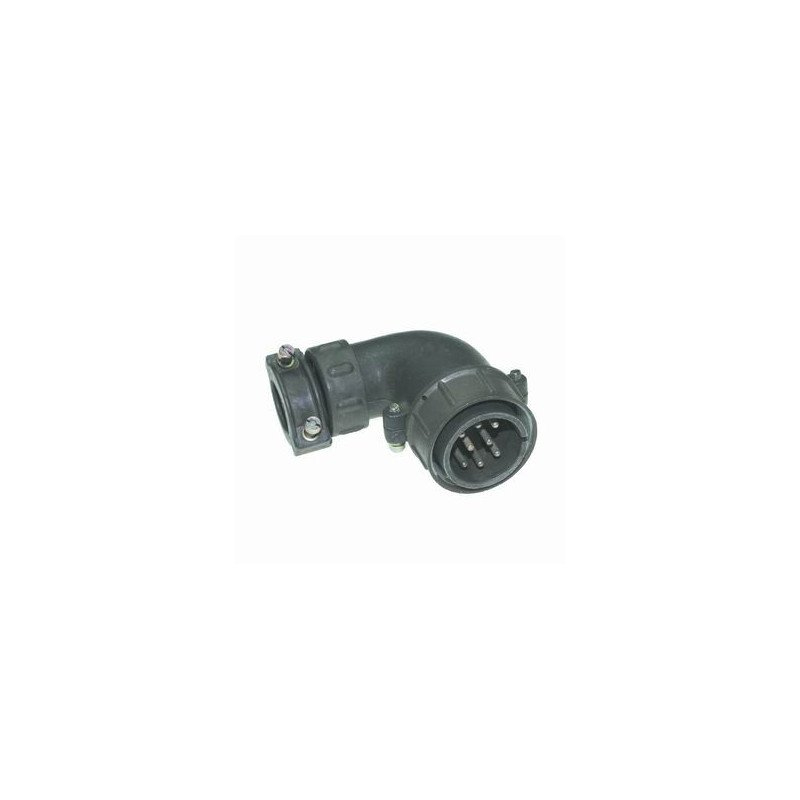

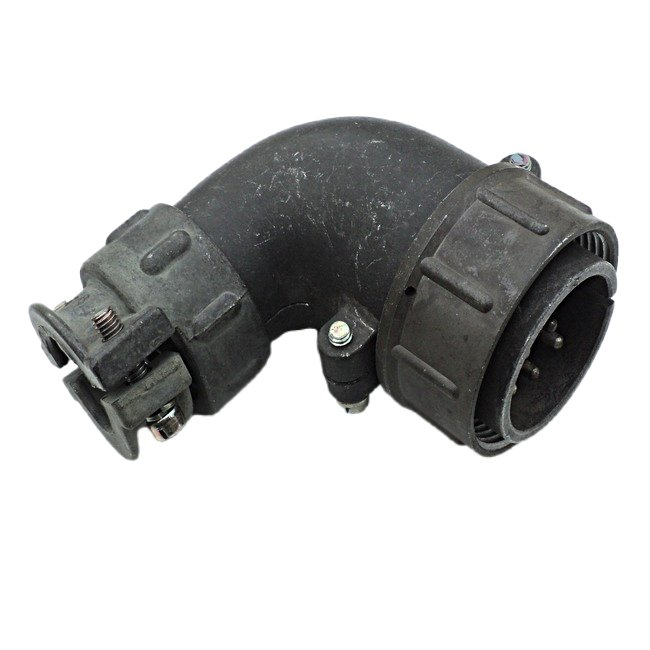

ШР32У8НГ3 ВИЛКИ «5» — это низкочастотный цилиндрический кабельный разъём (вилка) из серии ШР, предназначен для надёжного соединения и разъединения электрических цепей в электро‑ и радиоаппаратуре.

Разъём ШР32У8НГ3 рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Он используется для подключения кабелей к узлам, блокам и приборам, в том числе в условиях воздействия вибрации и ударных нагрузок.

• Количество контактов — 8 штук, диаметр контактов около 2,5 мм.

• Контакты выполняются с серебряным покрытием, иногда с никелевым подслоем, что обеспечивает низкое сопротивление контакта порядка 1 мОм.

• Вилка имеет угловой патрубок (буква «У» в обозначении) и предназначена для кабелей без экранирования.

• Климатическое исполнение, как правило, УХЛ2 по ГОСТ 15150‑69, допускает использование как внутри помещений, так и снаружи при защите от пыли и влаги.

• Рабочий диапазон температур окружающего воздуха — примерно от −60 °C до +60 °C, с учётом перегрева контактов верхний предел может достигать около +110 °C.

• Соединитель рассчитан на не менее 500 циклов сочленения–расчленения, минимальная наработка — порядка 1000 часов.

Разъём устойчив к высоким механическим нагрузкам:

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с² (до 30g).

• Механический удар однократного действия — до 5000 м/с², многократного — до 350 м/с².
  Сопротивление изоляции в нормальных условиях не менее 5000 МОм, что обеспечивает высокую электрическую прочность и надёжность контактов.

• Метод монтажа — пайка проводов к хвостовикам контактов; допускается подключение проводов сечением до примерно 3 мм².

• Количество допустимых перепаек контактов, как правило, не более трёх.

• Сочленение с розеткой — резьбовое, с поляризацией (одношпоночное ориентирование корпуса), что предотвращает неправильное подключение.
