ШР32У8НГ3

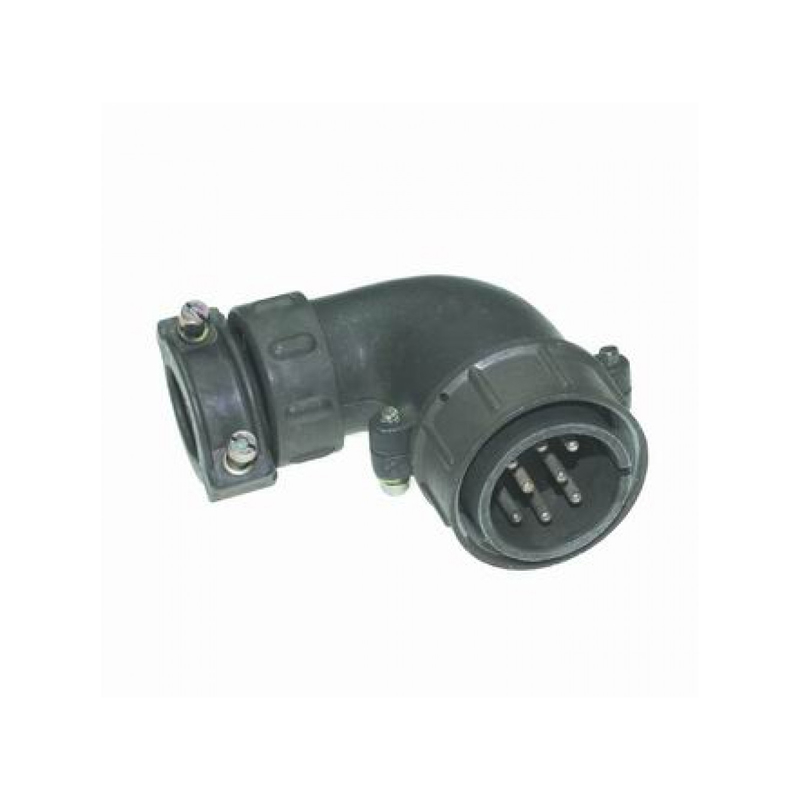

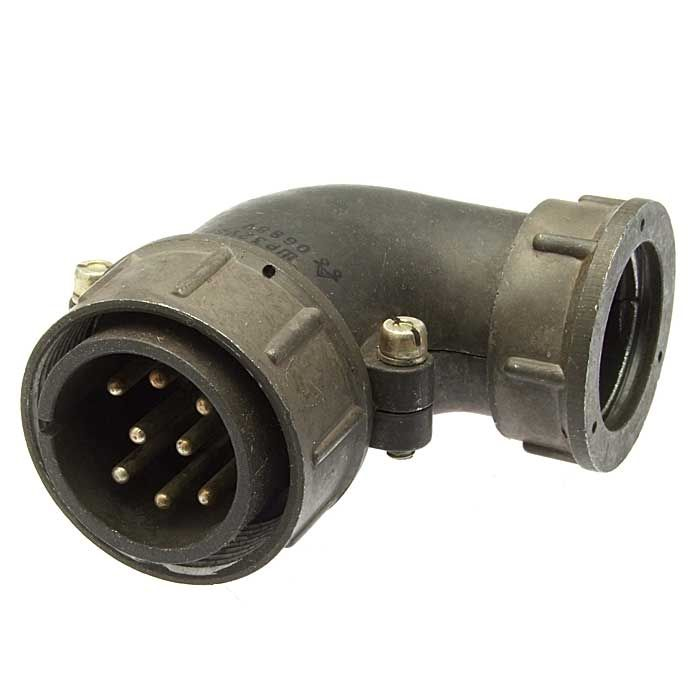

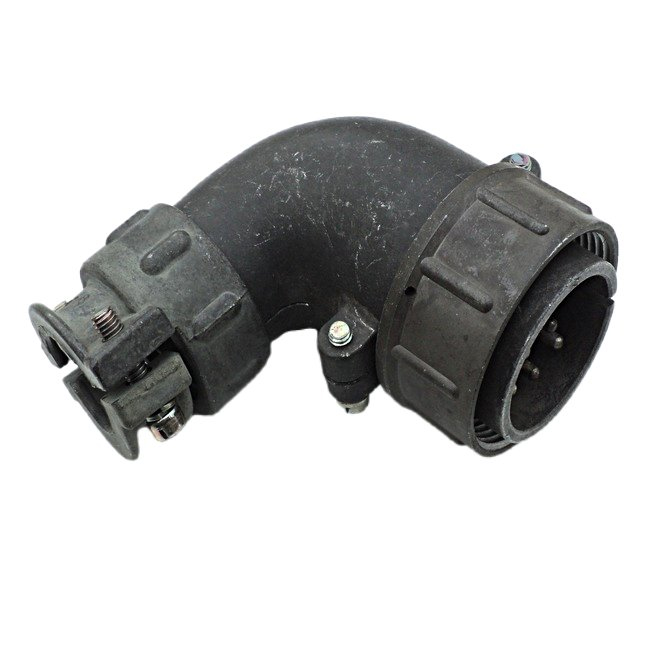

ШР32У8НГ3 — это цилиндрический низкочастотный соединитель, чаще всего в исполнении «вилка», предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Это изделие используют в радиоэлектронной, приборной и промышленной аппаратуре, где нужен надежный разъемный контакт.

Что означает обозначение

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• У — кабельное исполнение с угловым патрубком.

• 8 — число контактов.

• Н — гайка патрубка для неэкранированного кабеля.

• Г — вилка.

• 3 — сочетание контактов.

Основные характеристики

• Рабочее напряжение: до 850 В.

• Рабочая частота: до 3 МГц.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Рабочий ток на контакт: зависит от диаметра контакта, для серии указывают диапазон от 7 до 50 А.

• Ресурс сочленений: около 500 циклов.

• Срок сохраняемости: 15 лет.

Конструкция и применение

Соединитель рассчитан на кабельное применение, обычно с угловым патрубком, и подходит для внутреннего, а при защите от пыли и воды — и для наружного монтажа. Он применяется там, где важны компактность, разъемность и устойчивость к механическим воздействиям.

Механическая и климатическая стойкость

Для этой серии указывают стойкость к вибрации, одиночным и многократным ударам, а также работу в широком температурном диапазоне, включая низкие температуры. Это делает разъем пригодным для промышленной техники и аппаратуры, работающей в жестких условиях.

Практически

Если говорить простыми словами, ШР32У8НГ3 — это надежный отечественный силовой/сигнальный разъем для аппаратуры, где нужен прочный многоконтактный соединитель с резьбовым сочленением. Для подбора важно проверять именно исполнение, число контактов и сочетание контактов, потому что по одному обозначению можно легко перепутать разные варианты серии.
