Назначение изделия

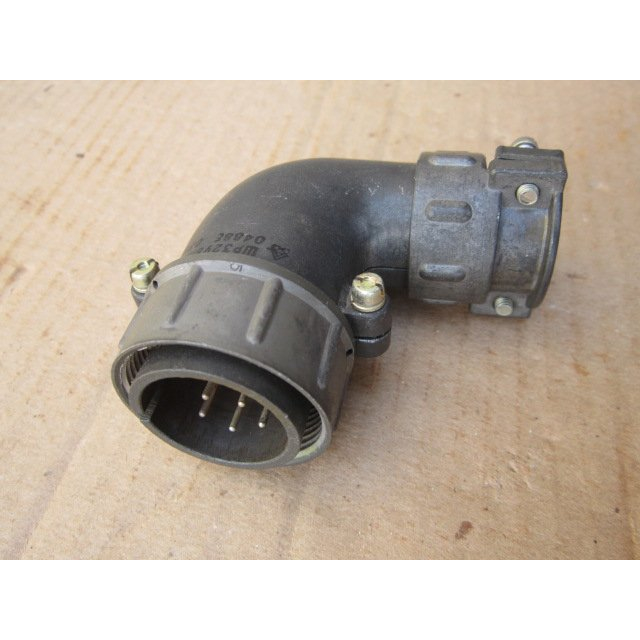

ШР32У8НГ2 — это кабельная вилка цилиндрического низкочастотного разъёма серии ШР, предназначенная для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для внутреннего или наружного монтажа с защитой от внешних факторов.

Вилка представляет собой кабельную (ответную) часть соединителя, то есть устанавливается на кабель и сочленяется с розеткой соответствующего типоразмера серии ШР. Такое построение позволяет быстро собирать и разбирать электрические соединения без пайки непосредственно в процессе эксплуатации, что важно при монтаже, наладке и ремонте аппаратуры.

Расшифровка условного обозначения

Обозначение ШР32У8НГ2 построено по принятой для серии ШР схеме и читается следующим образом:

• ШР — тип соединителя (низкочастотный цилиндрический разъём серии ШР).
• 32 — условный размер корпуса.
• У — соединитель с угловым патрубком.
• 8 — количество контактов.
• Н — гайка патрубка для неэкранированного кабеля.
• Г — вилка (кабельная часть соединителя).
• 2 — сочетание контактов.

Таким образом, каждая буква и цифра обозначения несёт конкретную конструктивную информацию, и по маркировке можно однозначно определить исполнение корпуса, число контактов, тип патрубка и назначение данной части разъёма.

Подтверждённые технические характеристики

Для данной вилки заявлены следующие параметры:

• рабочий ток — 10 А;
• максимальное напряжение постоянного тока — до 850 В;
• диаметр контактов — 1,5 мм;
• сечение присоединяемого провода — не более 1,93 квадратного миллиметра;
• сопротивление контактов — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• габаритные размеры — 41,5 на 82 на 76,4 мм.

Указанные значения относятся к электрическим и присоединительным параметрам изделия и определяют допустимые режимы работы при эксплуатации в составе аппаратуры. Сочетание низкого переходного сопротивления контактов и высокого сопротивления изоляции обеспечивает стабильность передачи сигнала и безопасность цепей питания.

Конструктивные особенности

Вилка имеет одношпоночную поляризацию корпусов, которая исключает неправильное сочленение частей разъёма, и резьбовое сочленение, обеспечивающее надёжную фиксацию вилки с ответной частью. Угловой патрубок позволяет подводить кабель под углом, что удобно при ограниченном монтажном пространстве. Исполнение с гайкой патрубка рассчитано на неэкранированный кабель.

Условия эксплуатации

Соединитель рассчитан на климатическое исполнение УХЛ, то есть предназначен для применения в районах с умеренным и холодным климатом. Диапазон рабочих температур воздуха — от минус 60 до плюс 60 градусов Цельсия со сменой до плюс 110 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Ресурс по количеству соединений-расчленений — 500 циклов, наработка — не менее 1000 часов, срок хранения — 15 лет.

Применение

Вилка применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря климатическому исполнению УХЛ и стойкости к вибрации, ударам и линейным ускорениям изделие может использоваться как при внутреннем, так и при наружном монтаже с защитой от внешних факторов. Типовыми местами установки являются кабельные сборки, пульты, блоки и стойки аппаратуры, где требуется разъёмное соединение с фиксацией резьбой и защитой от ошибочного сочленения.

Дополнительные сведения о поставке

Категория товара — ШР32. Артикул — 41285. Приёмка — «1», годы выпуска — 78–83. Производитель в данных каталога не указан. Комплектация, страна производства, гарантийные условия и наличие в приведённых сведениях не описаны, поэтому не приводятся.
