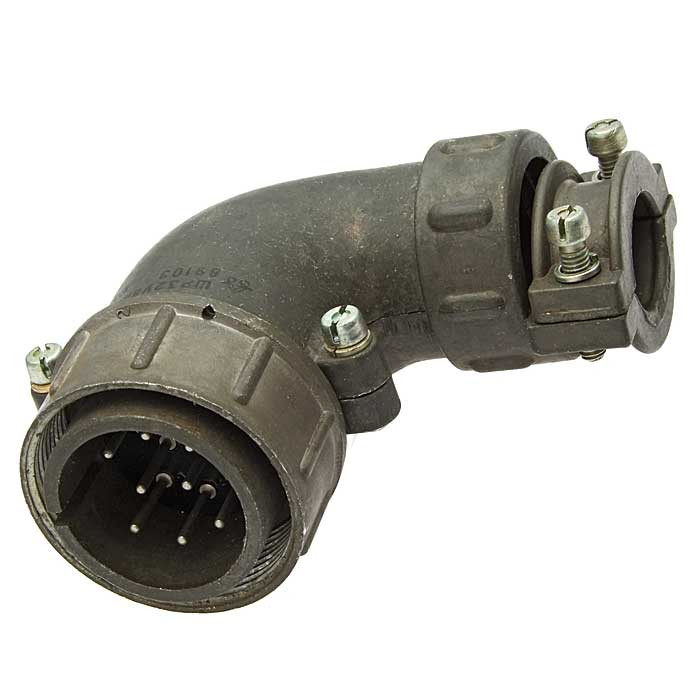

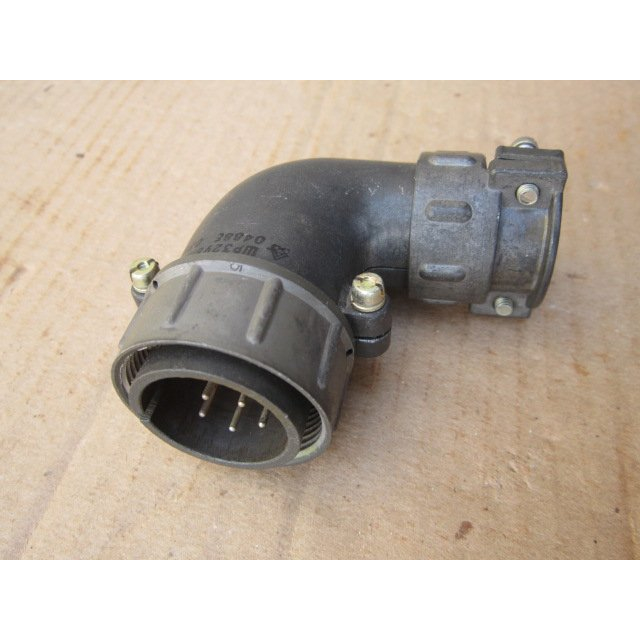

ШР32У8НГ2 — это низкочастотный цилиндрический разъём серии ШР, вилка кабельная с угловым патрубком, рассчитанная на работу в цепях постоянного и переменного тока до примерно 3 МГц при амплитудном напряжении порядка 850 В и климатическом исполнении УХЛ.

Расшифровка обозначения

• «ШР» — низкочастотный цилиндрический соединитель резьбового сочленения, негерметичный.

• «32» — условный размер корпуса (типоразмер, диаметр и габариты).

• «У» в кабельной части — угловой патрубок для подвода кабеля (кабельная часть с угловым выводом).​

• «8» — количество контактов.

• «Н» — вариант исполнения/покрытия контактов (обычно никелевое или аналогичное).

• «Г2» — исполнение корпуса/гаек (тип крепления, конструктивная модификация серии ШР32).

Основные электрические характеристики

• Количество контактов: 8, диаметр контакта порядка 1,5 мм.

• Максимальный ток на один контакт: примерно 20 А.

• Суммарный допустимый ток на разъём: около 80 А.​

• Амплитудное рабочее напряжение: до 850 В.

• Сопротивление одного контакта: не более 2,5 мОм.​

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Конструкция и материалы

• Тип: негерметичный цилиндрический разъём с резьбовым соединением вилки и розетки.

• Исполнение: кабельная вилка с угловым патрубком (удобно при ограниченном месте или боковом подводе кабеля).

• Климатическое исполнение: УХЛ (умеренный и холодный климат), обычно категория УХЛ2.

• Материал контактов: медный сплав с покрытием серебром или никелем для снижения переходного сопротивления и защиты от коррозии.

• Поляризация: одношпоночная, что предотвращает неправильное совмещение частей соединителя.​

Надёжность и условия эксплуатации

• Рабочая температура окружающей среды: примерно от −60 °C до +60 °C (с учётом перегрева контактов до +110 °C).​

• Устойчивость к вибрации: синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 30 g.

• Устойчивость к ударам: одиночный удар до 500 g, многократные удары до 35 g.

• Атмосферное пониженное давление: до 1,3·10⁻⁴ Па (около 10⁻⁶ мм рт. ст.), что позволяет использовать разъём при разрежении.

• Минимальная наработка: не менее 1000 часов, количество сочленений‑расчленений — около 500 циклов.

Типичные области применения

• Приборостроение и промышленная аппаратура для подключения съёмных кабелей питания и сигналов.

• Силовые и сигнальные цепи в стационарном и переносном оборудовании, где нужны компактные разъёмы с резьбовой фиксацией и повышенной виброустойчивостью.
