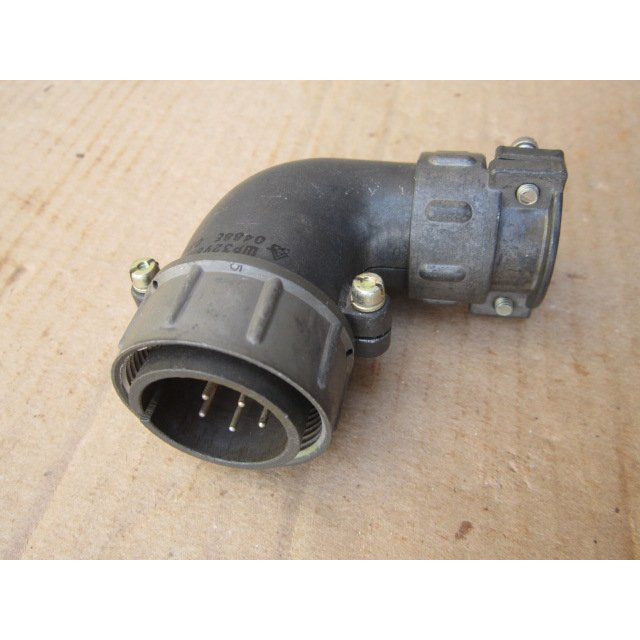

ШР32У8НГ1 — это низкочастотный цилиндрический кабельный соединитель-вилка с угловым патрубком и гайкой, предназначенный для неэкранированного кабеля.​

Он используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц.

Характеристики

Рабочий ток достигает 25 А, максимальное напряжение — 850 В, сопротивление изоляции — не менее 5000 МОм.

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² и работает при температурах от -60 до +60 °C (с пиками до +110 °C).

Ресурс — 500 сочленений-расчленений и минимум 1000 часов наработки, срок сохраняемости — 15 лет.

Расшифровка маркировки

ШР — тип (негерметичный цилиндрический); 32 — условный размер корпуса; У — угловой патрубок на кабельной части; 8 — число контактов; НГ — нормальные габариты, гайка для фиксации; 1 — модификация.​

Климатическое исполнение УХЛ (для внутреннего монтажа, допустимо наружное с защитой от пыли, влаги и солнца).

Применение

Подходит для приборных и измерительных устройств, блочного и объемного монтажа с резьбовым соединением и одношпоночной поляризацией.
