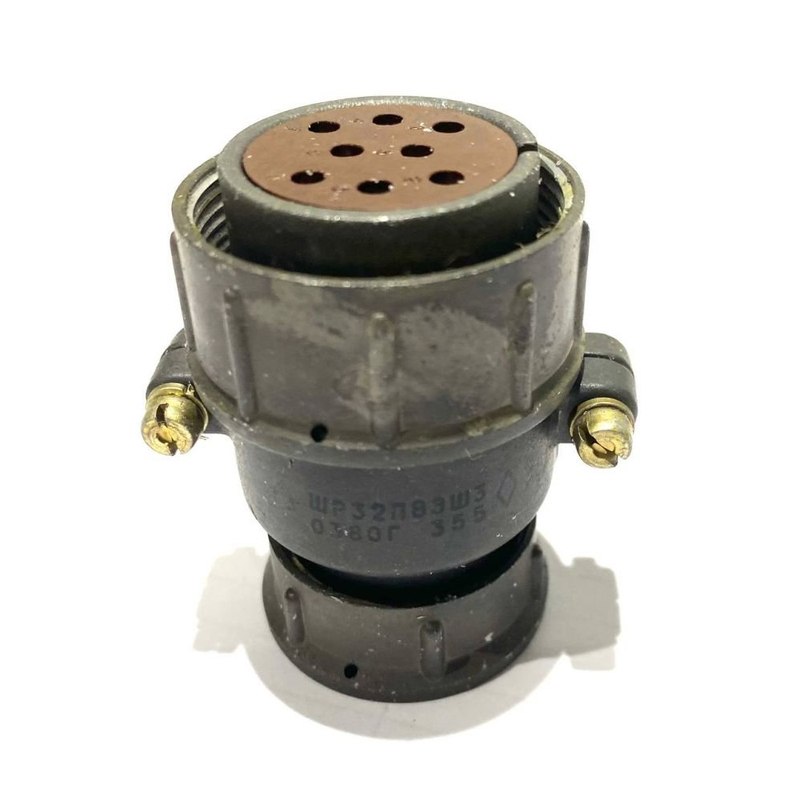

ШР32У8ЭШ3 — это кабельная розетка с угловым патрубком, используемая в радиоэлектронной аппаратуре в качестве соединителя общего назначения. Она используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Характеристики и параметры :

• Рабочий ток: 25 A.

• Максимальное рабочее напряжение постоянного тока: 850 В.

• Диаметр контактов: 2,5 мм.

• Покрытие контактов: серебро.

• Сопротивление контактов: 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 ч.

• Срок сохраняемости: не менее 15 лет.

• Хвостовики контактов подходят для подсоединения проводов сечением не более 3 мм2.

• Количество перепаек: не более 3.

• Сочленение: резьбовое.

• Монтаж: пайка.

• Габаритные размеры: 76,1?67,4?41,5 мм.

• Диапазон частот синусоидальной вибрации: 1–5000 Гц.

• Ускорение синусоидальной вибрации: 300 м/с2.

• Ускорение механического удара одиночного действия: 5000 м/с2.

• Ускорение механического удара многократного действия: 350 м/с2.

• Ускорение линейной нагрузки: 2000 м/с2.

• Температура окружающей среды: от -60°C до +60°C.

Расшифровка условного обозначения :

• ШР – тип соединителя.

• 32 – размер корпуса.

• У – с угловым патрубком.

• 8 – количество контактов.

• Э – для экранированного кабеля.

• Ш – розетка.

• 3 – сочетание контактов.

Соединители ШР32У8ЭШ3 предназначены для внутреннего и наружного применения в климатическом исполнении УХЛ. Ответной частью для розетки кабельной ШР32У8ЭШ3 являются вилки приборные ШР32П8ЭШ3, ШР32П8ЭШ3Н, ШР32ПК8НШ3, ШР32ПК8ЭШ3, ШР32СК8НШ3, ШР32СК8ЭШ3, ШРГ32П8ЭШ3, ШРГ32ПК8ЭШ3, ШРГ32ПК8НШ3.
