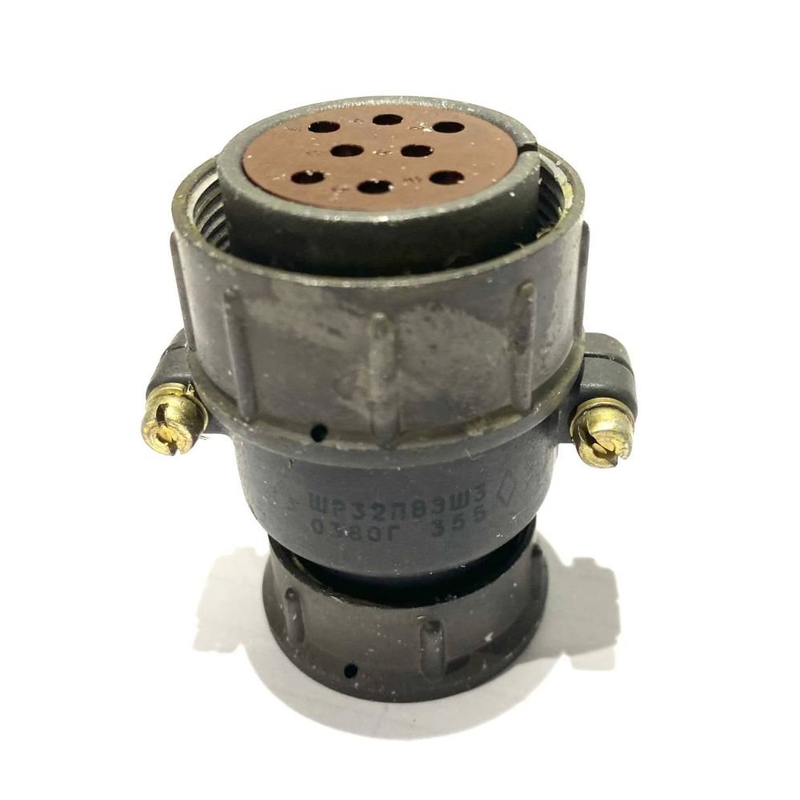

розетка ШР32У8ЭШ3 представляет собой кабельный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Она используется в радиоэлектронной и радиотехнической аппаратуре, обеспечивая надежное соединение и разъединение проводов и кабелей.

Основные характеристики

• Тип соединителя : ШР (Штекерно-Разъемный)
• Условный размер корпуса : 32
• Конструктивное исполнение : Угловой патрубок
• Количество контактов : 8
• Покрытие контактов : Серебро
• Диаметр контактов : 2,5 мм
• Рабочий ток : 25 А
• Максимальное рабочее напряжение : до 850 В (постоянного тока)
• Сопротивление контактов : не более 1 мОм
• Сопротивление изоляции : не менее 5000 МОм

Условия эксплуатации

розетка ШР32У8ЭШ3 предназначена для работы в широком диапазоне температур:

• Температура окружающего воздуха : от -60°С до +60°С
• Температура перегрева контактов : до +110°С

Также она устойчива к механическим воздействиям:

• Ускорение механического удара : одиночного действия — до 5000 м/с?, многократного действия — до 350 м/с?.

Применение

Соединитель используется для соединения и разъединения электрических цепей в различных устройствах, включая электронику и радиотехнику. Он может применяться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.

Конструкция

розетка состоит из двух частей — кабельной и блочной. Это позволяет гибко комбинировать различные типы соединителей для достижения необходимых функциональных характеристик. Сочетание различных частей должно быть правильным для обеспечения надежного соединения. Таким образом, ШР32У8ЭШ3 является надежным и универсальным решением для соединения электрических цепей в различных областях применения.
