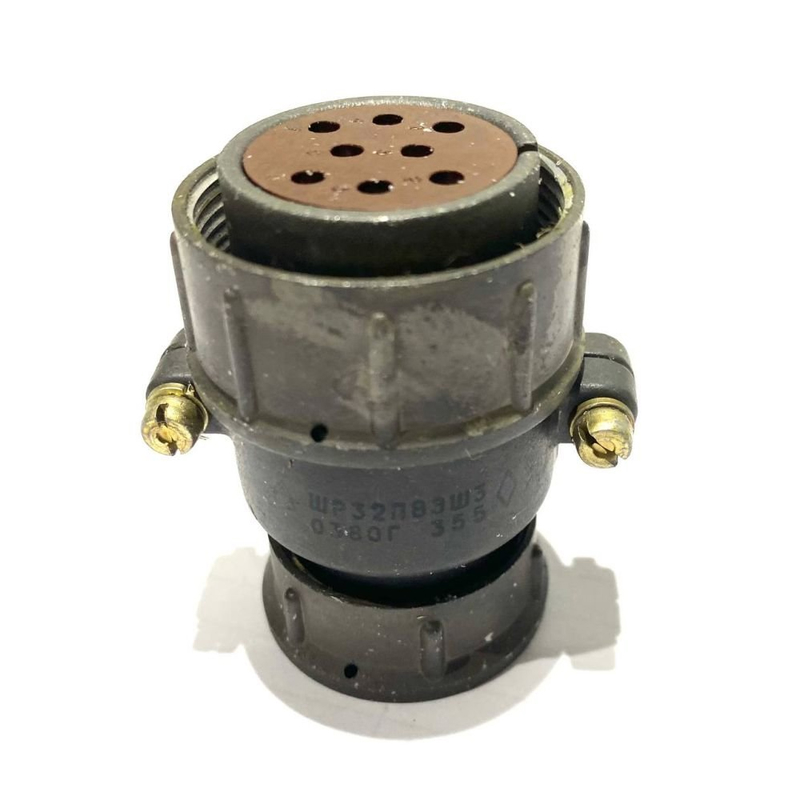

ШР32У8ЭШ3 — это кабельная розетка с угловым патрубком для экранированного кабеля из серии низкочастотных цилиндрических соединителей ШР. Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Назначение

Соединитель используется для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Подходит для внутреннего монтажа в климатическом исполнении УХЛ2, а также для наружного при защите от дождя, пыли и солнца.

Расшифровка обозначения

• ШР — тип цилиндрического соединителя.

• 32 — условный размер корпуса.

• У — кабельная часть с угловым патрубком.

• 8 — количество контактов.

• Э — экранированный кабель.

• Ш — покрытие контактов серебром.

• 3 — вариант исполнения.

Технические характеристики

Максимальное рабочее напряжение — 850 В, сопротивление изоляции — не менее 5000 МОм. Рабочий диапазон температур: от -60 до +60 °С (смена до +110 °С), устойчива к вибрации (1–5000 Гц, 300 м/с²), ударам (до 5000 м/с²) и пониженному давлению.

Механические свойства

Диаметр контактов — 2,5 мм, сопротивление контакта — около 1 мОм. Обеспечивает до 500 сочленений-расчленений, гарантированная наработка — 1000 часов.
