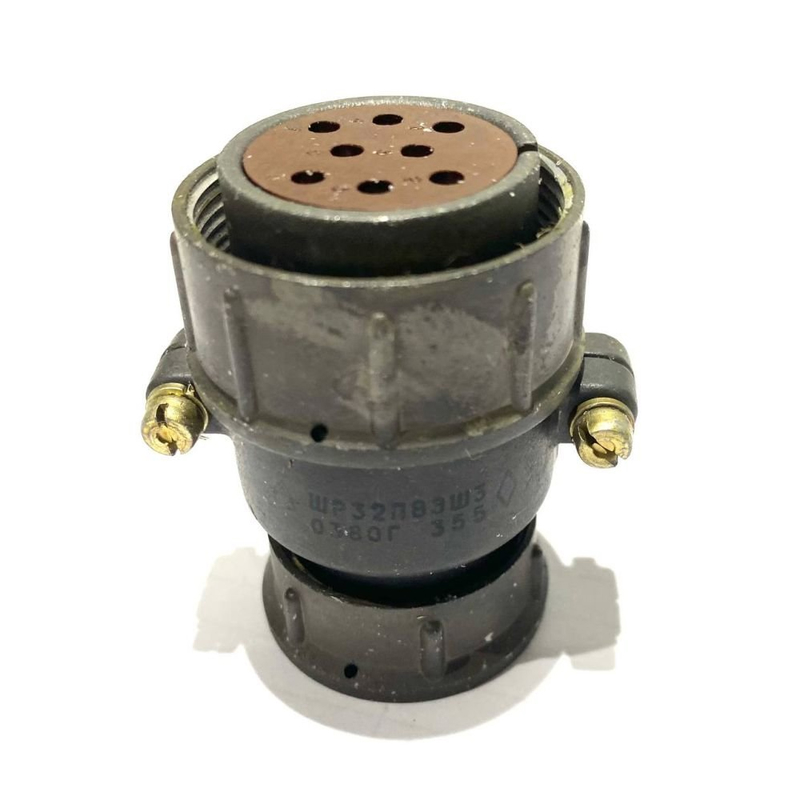

ШР32У8ЭШ3 — это кабельная розетка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока. Она может работать при частотах до 3 МГц и напряжении до 850 В (амплитудное значение) и применяется для соединения и разъединения кабелей, проводов и узлов в электро- и радиоаппаратуре.

Технические характеристики

• Тип соединителя : ШР (цилиндрический, низкочастотный).
• Количество контактов : 8.
• Диаметр контактов : 2,5 мм.
• Рабочий ток : 25 А.
• Сопротивление контактов : не более 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Габаритные размеры : 76,1 ? 67,4 ? 41,5 мм.
• Температура эксплуатации : от -60°C до +60°C, с возможностью перегрева до +110°C.

Конструктивные особенности

• Патрубок : угловой.
• Материал корпуса : металл; изолятор — карболит.
• Покрытие контактов : серебро (возможно никелевое покрытие в других вариантах).
• Метод монтажа : пайка.

Применение

Соединитель ШР32У8ЭШ3 широко используется в различных областях, включая электронику и радиотехнику. Он подходит для внутреннего и наружного применения (при условии защиты от пыли и влаги). Данный тип соединителя обеспечивает надежное соединение в условиях различных механических нагрузок и вибраций.
