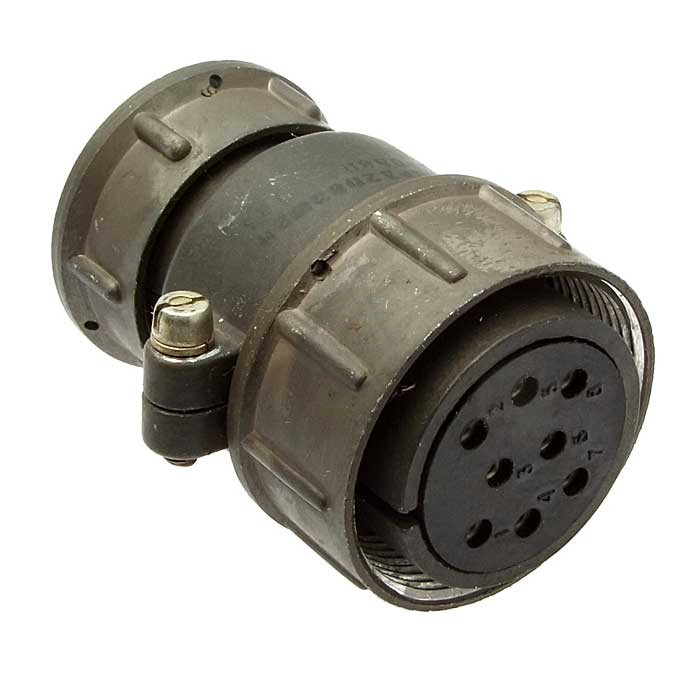

ШР32У8ЭШ2 — это розетка кабельного соединителя цилиндрического типа из серии ШР, предназначенная для надежного соединения электрических цепей.

Применение

Используется в электро- и радиоаппаратуре для соединения и разъединения проводов, кабелей, узлов и блоков.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения. ?

Характеристики

Предназначена для цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Имеет 8 контактов диаметром 1,5 мм, максимальный ток на контакт — 20 А, общая токовая нагрузка — до 80 А, сопротивление контактов — не более 2,5 мОм.
Рабочая температура: от -60 до +60 °C, ресурс: 500 сочленений-расчленений, наработка 1000 часов, срок хранения 15 лет.

Расшифровка обозначения

ШР — тип соединителя; 32 — условный размер корпуса; У — конструктивное исполнение (для кабельной части с угловым патрубком); 8 — число контактов; ЭШ2 — экранированный вариант с угловым патрубком и шагом 2. ?
