ШР32У8ЭГ3 — это низкочастотный цилиндрический соединитель, предназначенный для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В. Он применяется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 32
• Количество контактов : 8

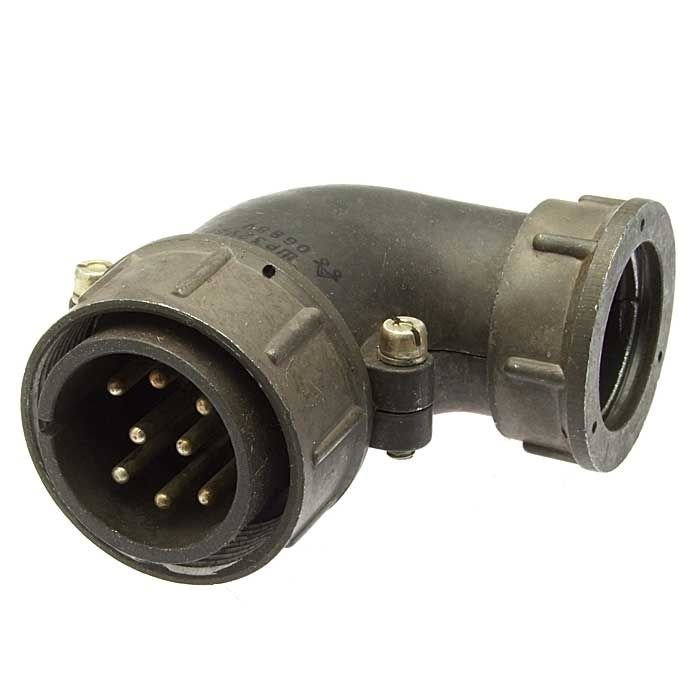

• Конструктивное исполнение : с угловым патрубком
• Максимальный рабочий ток : 25 А
• Материал контактов : серебро
• Сопротивление контактов : 1 мОм
• Сопротивление изоляции : не менее 5000 МОм

Условия эксплуатации

• Температура окружающей среды : от -60 °C до +60 °C
• Смена температур : от -60 °C до +110 °C
• Гарантийный срок хранения : 15 лет с момента изготовления
• Минимальная наработка : 1000 часов

Конструкция и монтаж

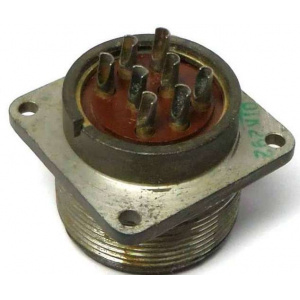

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Сочленение осуществляется резьбовым методом, а монтаж — методом пайки. вилка ШР32У8ЭГ3 подходит для подключения экранированных или неэкранированных кабелей.

Применение

Соединители данной серии используются в различных областях электроники и радиотехники, обеспечивая надежное соединение в условиях, требующих устойчивости к механическим воздействиям и изменению температуры.
