Назначение

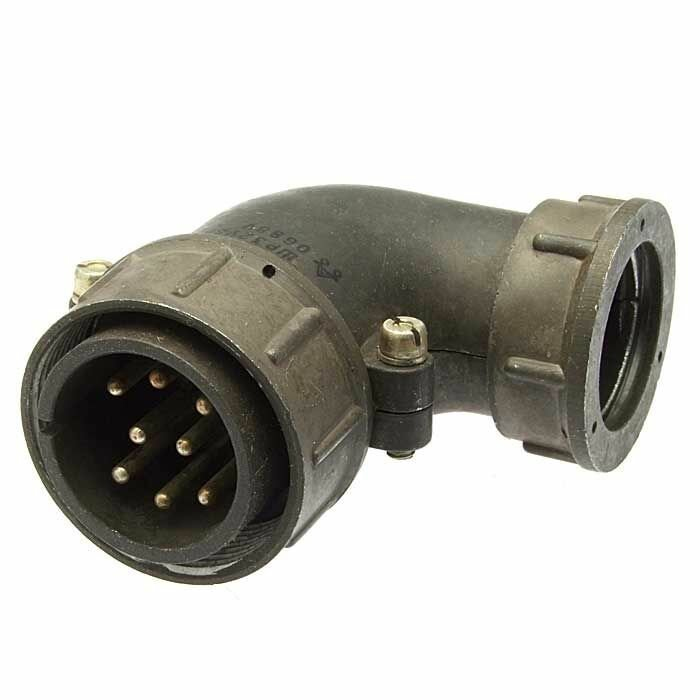

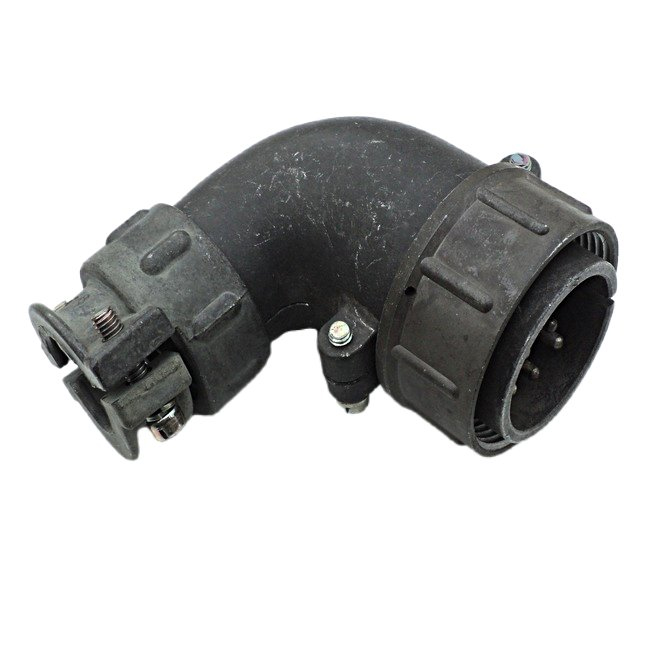

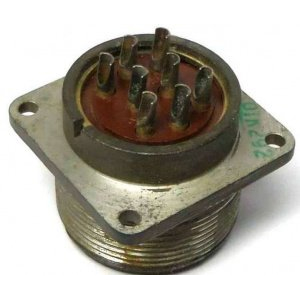

ШР32У8ЭГ3 — цилиндрический электрический разъём‑вилка кабельного исполнения с угловым патрубком, входящий в серию ШР общепромышленных соединителей. Изделие предназначено для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро‑ и радиоэлектронной аппаратуре.

Вилка работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется там, где требуется надёжная разъёмная коммутация при повышенных механических и климатических нагрузках.

Конструкция и присоединительные особенности

Разъём имеет 8 контактов диаметром 2,5 мм. Сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Вилка предназначена для припаивания к экранированному кабелю.

Соединение с ответной розеткой резьбовое, с одношпоночной поляризацией, что обеспечивает однозначное взаимное ориентирование частей разъёма при сочленении. Угловой кабельный патрубок облегчает монтаж в ограниченных пространствах, где прямой вывод кабеля неудобен.

Технические характеристики

• Напряжение: до 850 В постоянного тока; в цепях переменного тока — частотой до 3 МГц при амплитудном значении до 850 В.
• Номинальный рабочий ток на контакт: от 25 до 35 А в зависимости от исполнения и условий эксплуатации.
• Максимальный ток на соединитель: порядка десятков ампер.
• Количество контактов: 8, диаметр контакта 2,5 мм.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Климатические и механические свойства

Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, при смене температур с учётом перегрева контактов — до плюс 110 градусов Цельсия.

Вилка выдерживает повышенную вибрацию и ударные нагрузки:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные удары с ускорением до 5000 метров на секунду в квадрате;
• многократные удары с ускорением до 350 метров на секунду в квадрате;
• линейные перегрузки с ускорением до 2000 метров на секунду в квадрате.

Применение

Изделие применяется в электро‑ и радиоэлектронной аппаратуре для разъёмной коммутации экранированных кабелей, узлов и блоков. Угловое исполнение кабельного патрубка и резьбовое сочленение с поляризацией делают вилку удобной для стационарного и подвижного монтажа, в том числе в стеснённых условиях компоновки.

Сведения о приёмке и годе выпуска

В карточке товара указана приёмка «5». Год выпуска — 85–88. Категория — ШР32. Дополнительные сведения о производителе, комплектации и гарантии в предоставленных данных отсутствуют.
