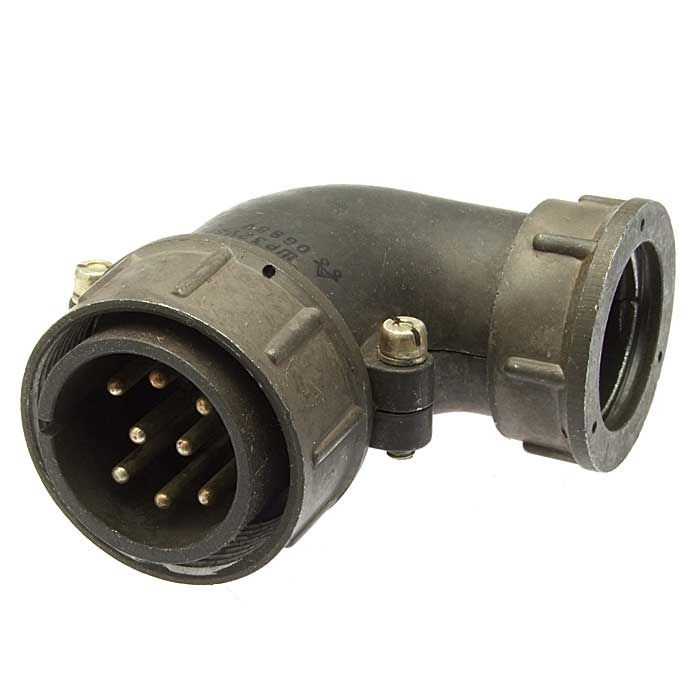

ШР32У8ЭГ3 — это вилка кабельная низкочастотного цилиндрического электрического соединителя общего назначения.

Описание

Соединители серии ШР предназначены для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Это негерметичный разъём с резьбовым соединением, одношпоночной поляризацией и нормальными габаритами, применяемый в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• У — кабельная часть с угловым патрубком.

• 8 — количество контактов.

• Э — для экранированного кабеля.

• Г — с гайкой.

• 3 — модификация.

Технические характеристики

Максимальное рабочее напряжение — 850 В, сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Рабочий ток на контакт достигает 25 А (зависит от диаметра контактов). Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², одиночный механический удар — 5000 м/с². +3

Применение

Используется как блочная или кабельная часть (вилка/розетка) в приборах с патрубком для экранированного кабеля, обеспечивает надёжное соединение в условиях вибрации и механических нагрузок. Климатическое исполнение — УХЛ.
