ШР32У8ЭГ2

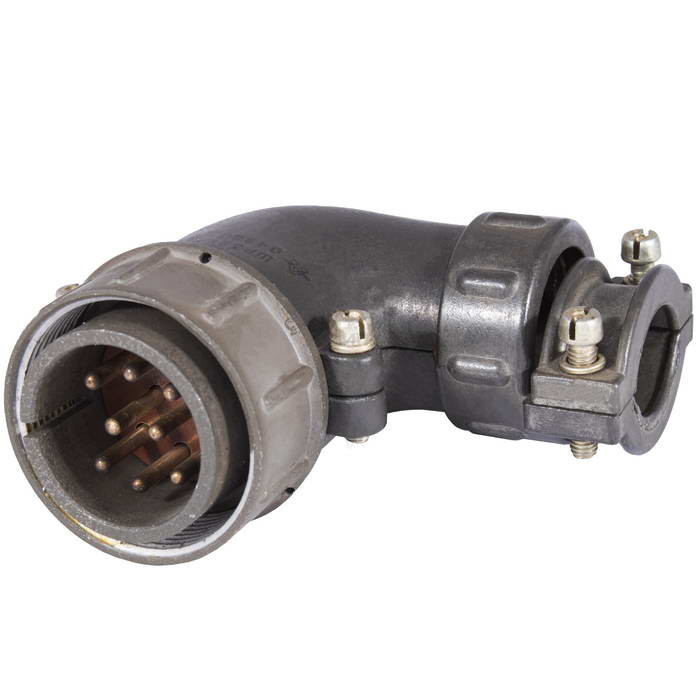

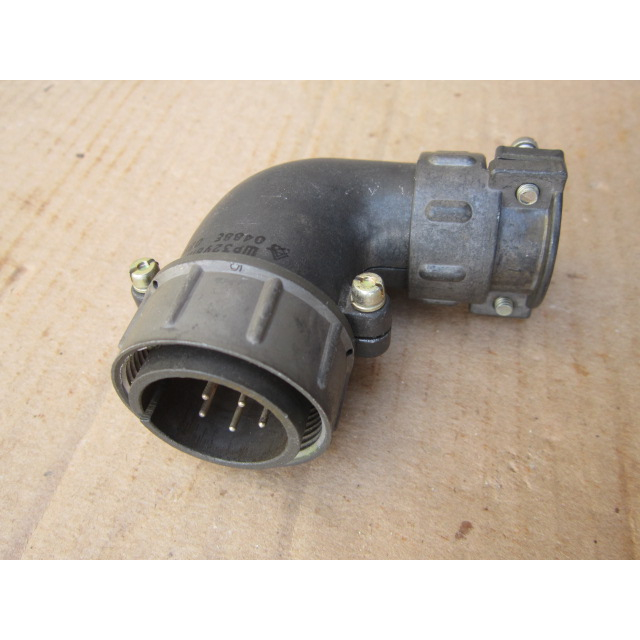

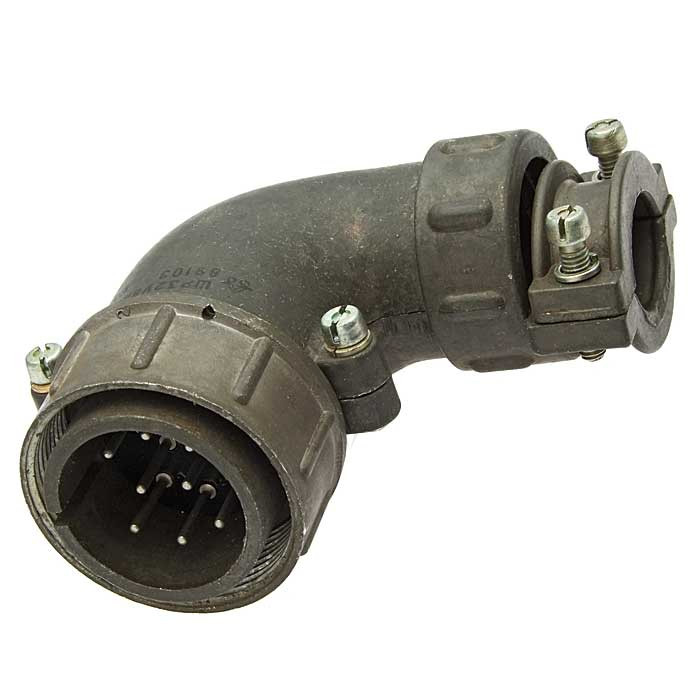

ШР32У8ЭГ2 — это низкочастотный цилиндрический соединитель серии ШР, выполненный как вилка с угловым патрубком для экранированного кабеля. Он предназначен для соединения и разъединения электрических цепей в аппаратуре постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Что означает обозначение

• ШР — серия соединителя.

• 32 — условный размер корпуса.

• У — исполнение с угловым патрубком.

• 8 — количество контактов.

• Э — гайка патрубка для экранированного кабеля.

• Г — вилка.

• 2 — сочетание контактов.

Основные особенности

• Соединитель рассчитан на работу в цепях общего назначения в радио- и электроаппаратуре.

• Конструкция резьбового сочленения обеспечивает надежный механический контакт.

• Для него указывают рабочий диапазон температур примерно от -60 до +60 °C, а для некоторых режимов — до +110 °C с учетом перегрева контактов.

• Ресурс по сочленениям обычно указывается до 500 циклов, а гарантийная наработка — не менее 1000 часов в нормальных режимах.

Где обычно применяется

Такой разъем используют в кабельных и приборных соединениях, где нужны компактность, экранирование и устойчивость к вибрации. Он подходит для соединения блоков, узлов и кабелей в промышленной, измерительной и радиотехнической аппаратуре.

Что важно знать

Перед подбором обычно проверяют:

• тип ответной части;

• расположение и нумерацию контактов;

• совместимость по размеру корпуса;

• исполнение под экранированный кабель;

• климатическое и механическое исполнение.
