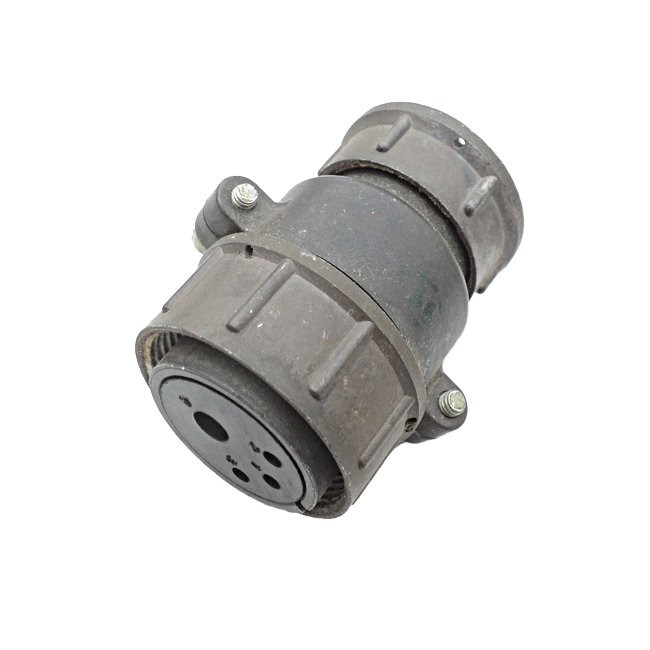

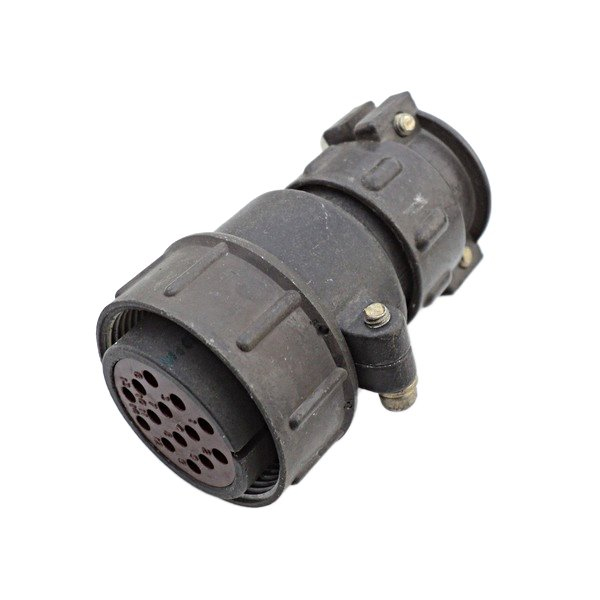

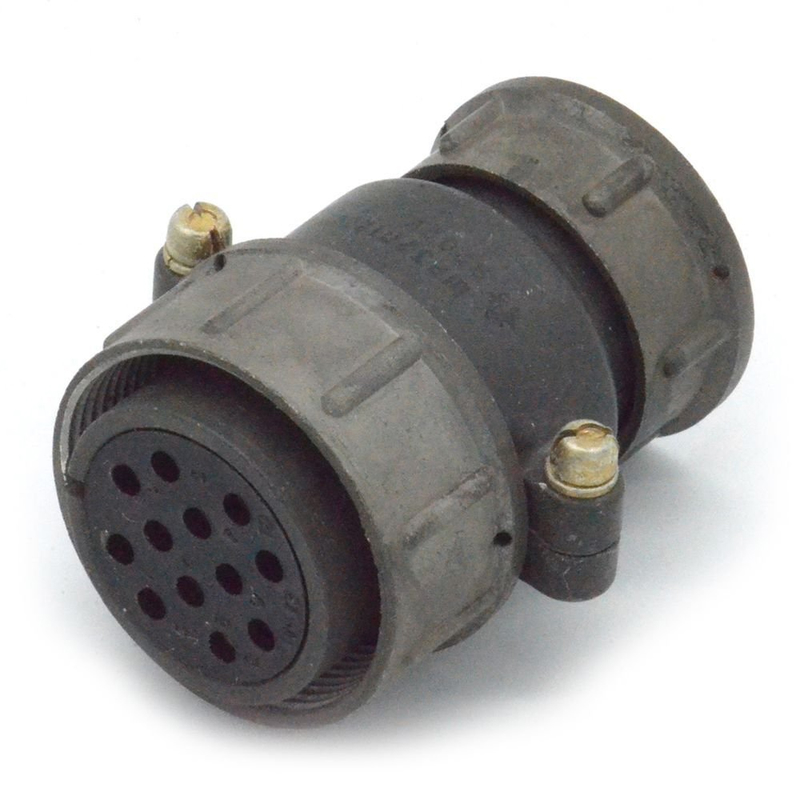

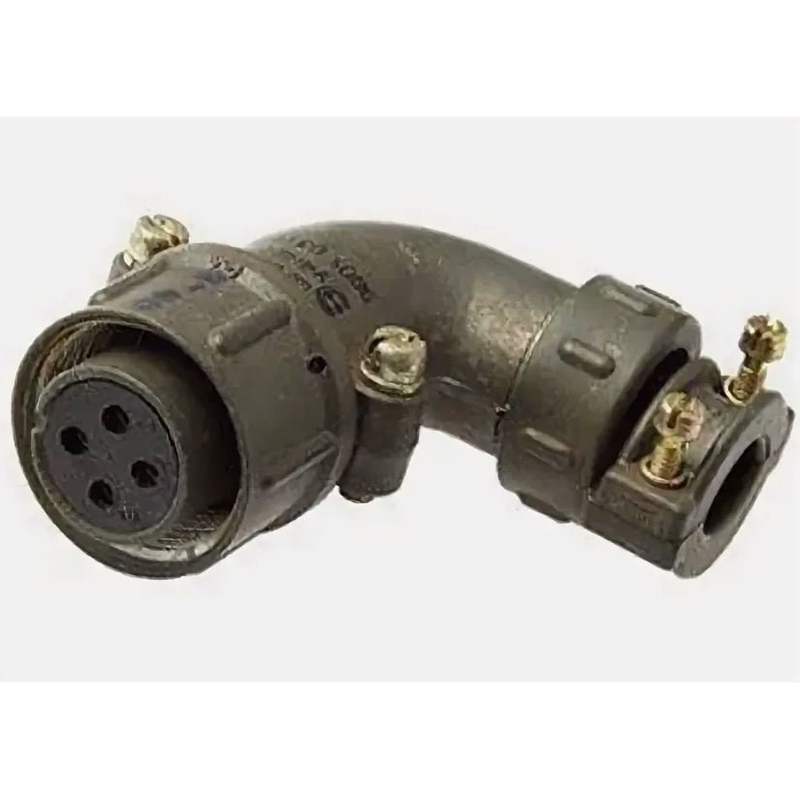

ШР32У4НШ14НВ РОЗЕТКИ КАБЕЛЬНЫЕ Нур

Цена:

950 ₽

Производитель: Нур

Технические характеристики

Розетка кабельная маркировки ШР32У4НШ14НВ (серия ШР , изготовитель АО «Нур» ) относится к цилиндрическим низкочастотным разъёмам общего назначения, предназначенным для соединения кабельных и приборных линий в электро‑ и радиоаппаратуре. Ниже — основные технические и конструктивные особенности.

По типовой структуре серии ШР условное обозначение расшифровывается примерно так:

ШР — тип соединителя (цилиндрический низкочастотный разъём).
32 — условный размер корпуса.
У — угловой патрубок (вывод кабеля под углом).
4 — количество контактов.
Н — для неэкранированного кабеля (гайка патрубка без экрана).
Ш — розетка (гнездо).
14 — код сочетания контактов; обычно соответствует трём контактам диаметром около 2,5 мм и одному контакту около 5,5 мм.
НВ — дополнительная буквенная группа, которая может указывать на покрытие контактов никелем и/или вариант исполнения (заводская модификация у Нур).

Такой тип чаще встречается в радиоэлектронной аппаратуре и промышленных устройствах, где требуется надёжное кабельное соединение.

Разъём предназначен для включения в электрические цепи постоянного, переменного и импульсного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение).

Применяется для соединения/разъединения кабелей и проводов в блоках, приборных панелях и монтажных узлах.
Предназначен для режима объёмного монтажа (внутри корпуса аппаратуры), с резьбовым соединением корпусов вилки и розетки.

Корпус выполнен из металла (обычно алюминиевый сплав), обеспечивающего механическую прочность и возможность заземления.
Изолятор выполнен из карболита или аналогичного термостойкого изоляционного материала, устойчивого к влаге и температурным колебаниям.
Контактная часть — гнёзда (розетка) с комбинированным диаметром отверстий (три меньших и один больший контакт), что позволяет комбинировать разные линии сигнала или силы в одном разъёме.
Патрубок с угловым выводом облегчает монтаж в ограниченном пространстве и улучшает компоновку кабельных трасс.

(ориентировочно по типу ШР‑разъёмов с сочетанием 14 и 4 контактами):

Максимальное рабочее напряжение — до 850 В по амплитуде.
Максимальный ток на контакт и на разъём в целом зависит от диаметра контактов и может составлять порядка 10–15 А на отдельный контакт, совокупно до около 40–70 А в зависимости от сочетания.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Количество циклов сочленения/расчленения — не менее 500 раз.
Минимальная наработка при температурах до +80…+100 °С — около 1000 часов.

Рабочий диапазон температур обычно от –60 °C до +100 °C , что позволяет использовать разъём в условиях холодного и умеренного климата.
Климатическое исполнение относится к типу УХЛ (умеренно‑холодный/холодный; повышенная влажность и перепады давления).
Разъём устойчив к вибрациям и механическим ударам, с допустимым ускорением до порядка 300 м/с² (30 g) при синусоидальной вибрации и до нескольких тысяч м/с² при ударных нагрузках.

Подобные разъёмы ШР32У4НШ14НВ типично используются:

в радиоэлектронной аппаратуре и промышленных системах автоматики;
в кабельных магистралях между блоками и панелями управления;
в спецоборудовании, где требуется надёжный, виброустойчивый и многократный контакт без герметизации (негерметичный разъём).

Описание

Назначение и область применения

Розетка кабельная ШР32У4НШ14НВ серии ШР производства АО «Нур» — цилиндрический низкочастотный разъём общего назначения. Изделие предназначено для соединения и разъединения кабельных и приборных линий в электро- и радиоаппаратуре.

Разъём применяется для включения в электрические цепи постоянного, переменного и импульсного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Типовые места установки — блоки, приборные панели и монтажные узлы радиоэлектронной аппаратуры и промышленных устройств, где требуется надёжное кабельное соединение.

Конструкция рассчитана на режим объёмного монтажа, то есть на работу внутри корпуса аппаратуры. Соединение корпусов вилки и розетки — резьбовое.

Расшифровка условного обозначения

Обозначение построено по типовой структуре серии ШР и читается следующим образом:

ШР — тип соединителя: цилиндрический низкочастотный разъём.
32 — условный размер корпуса.
У — угловой патрубок, то есть вывод кабеля под углом.
4 — количество контактов.
Н — исполнение для неэкранированного кабеля (гайка патрубка без экрана).
Ш — розетка (гнездо).
14 — код сочетания контактов; обычно соответствует трём контактам диаметром около 2,5 мм и одному контакту около 5,5 мм.
НВ — дополнительная буквенная группа, которая может указывать на покрытие контактов никелем и (или) на вариант исполнения — заводскую модификацию у производителя «Нур».

Конструктивные особенности

Корпус изделия выполнен из металла, обычно алюминиевого сплава. Это обеспечивает механическую прочность и возможность заземления. Изолятор изготовлен из карболита или аналогичного термостойкого изоляционного материала, устойчивого к влаге и температурным колебаниям.

Контактная часть розетки — гнёзда с комбинированным диаметром отверстий: три меньших и один больший контакт. Такое сочетание позволяет объединять в одном разъёме разные линии сигнала или силы.

Патрубок с угловым выводом облегчает монтаж в ограниченном пространстве и улучшает компоновку кабельных трасс. Резьбовое соединение корпусов вилки и розетки обеспечивает механическую фиксацию сочленения.

Технические характеристики

Ниже приведены ориентировочные параметры, характерные для разъёмов типа ШР с сочетанием 14 и 4 контактов:

Максимальное рабочее напряжение — до 850 В по амплитуде.
Максимальный ток на контакт и на разъём в целом зависит от диаметра контактов и может составлять порядка 10–15 А на отдельный контакт, совокупно до около 40–70 А в зависимости от сочетания.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Количество циклов сочленения и расчленения — не менее 500 раз.
Минимальная наработка при температурах до +80…+100 °С — около 1000 часов.

Указанные значения следует уточнять по эксплуатационной документации изготовителя применительно к конкретному исполнению.

Применение и монтаж

Розетка устанавливается в составе кабельных и приборных линий электро- и радиоаппаратуры. При монтаже она соединяется с ответной вилкой серии ШР соответствующего типоразмера; сочленение выполняется резьбовым способом. Угловой патрубок позволяет направлять кабель под углом, что удобно при ограниченном пространстве внутри корпуса прибора.

Благодаря комбинированному набору контактов изделие подходит для узлов, где необходимо передавать как сигнальные, так и силовые цепи через один разъём. Металлический корпус допускает заземление, а термостойкий изолятор обеспечивает работу в условиях температурных колебаний и повышенной влажности.

При подборе ответных частей и режимов эксплуатации следует ориентироваться на данные производителя АО «Нур» и требования конкретного оборудования.
