Назначение и область применения

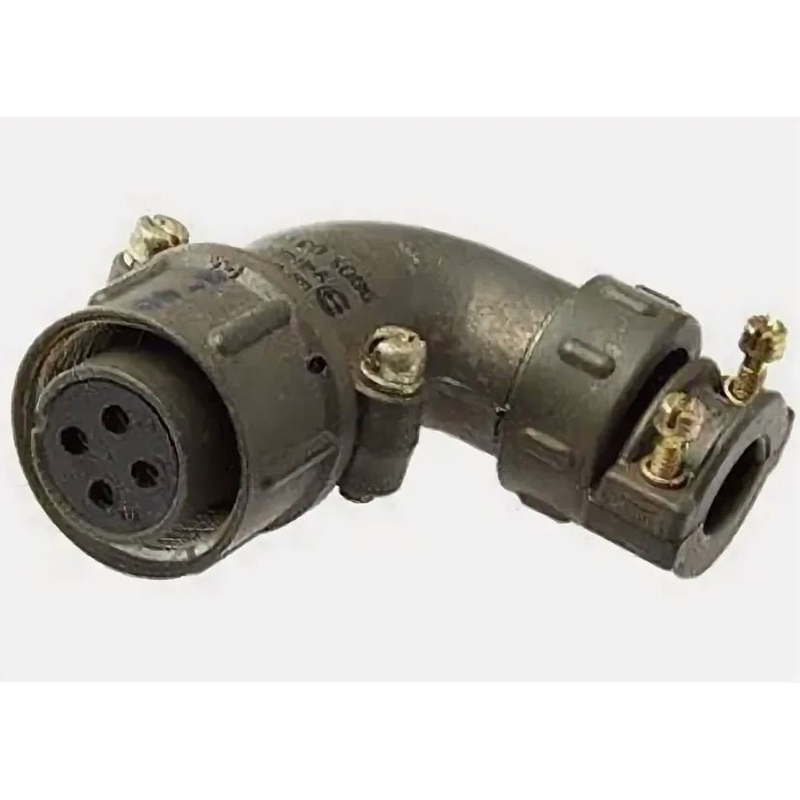

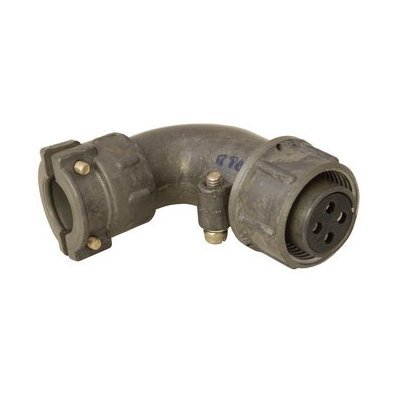

ШР32У4НШ14 — кабельная розетка низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением и нормальными габаритами. Изделие относится к соединителям объёмного монтажа и предназначено для работы в электрических цепях постоянного, переменного и импульсного тока при напряжении до 850 В и частоте до 3 МГц.

Розетка применяется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Артикул товара — 51576, категория — ШР32. В карточке указан год 2015; производитель в предоставленных данных не указан, при этом в описании отмечено, что изделие производится в России.

Расшифровка обозначения

• ШР — тип низкочастотного цилиндрического соединителя серии ШР.
• 32 — условный размер корпуса.
• У — кабельная часть с угловым патрубком.
• 4 — количество контактов.
• Н — исполнение для неэкранированного кабеля.
• Ш — розетка с гнездовыми контактами.
• 14 — сочетание контактов.

Конструкция и подтверждённые особенности

Соединитель имеет металлический корпус и изолятор из карболита. Тип контактов — гнездо. В конструкции предусмотрено резьбовое соединение, а кабельная часть выполнена с угловым патрубком. Изделие относится к соединителям объёмного монтажа и предназначено для неэкранированного кабеля.

Контакты имеют серебряное покрытие. В изделии применяются контакты диаметром 2,5 мм и 5,5 мм. Сопротивление контактов составляет 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контактов диаметром 5,5 мм.

Технические характеристики

• Номинальное напряжение — до 850 В.
• Рабочая частота — до 3 МГц.
• Количество контактов — 4.
• Диаметры контактов — 2,5 мм и 5,5 мм.
• Покрытие контактов — серебряное.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Вибрация — синусоидальная, 1–5000 Гц, до 300 м/с².
• Удары — одиночные, до 5000 м/с².
• Линейные нагрузки — до 2000 м/с².

Условия эксплуатации и применение

Розетка предназначена для внутреннего и наружного применения в климатическом исполнении УХЛ при защите от пыли и воды. Изделие выдерживает синусоидальную вибрацию, одиночные удары и линейные нагрузки в указанных пределах, что определяет его применимость в составе электро- и радиоаппаратуры.

Основное назначение — соединение и разъединение электрических цепей постоянного, переменного и импульсного тока в проводах, кабелях, узлах и блоках. Для правильного подбора следует учитывать количество контактов, диаметры контактов, исполнение для неэкранированного кабеля, угловой патрубок и климатическое исполнение УХЛ.
