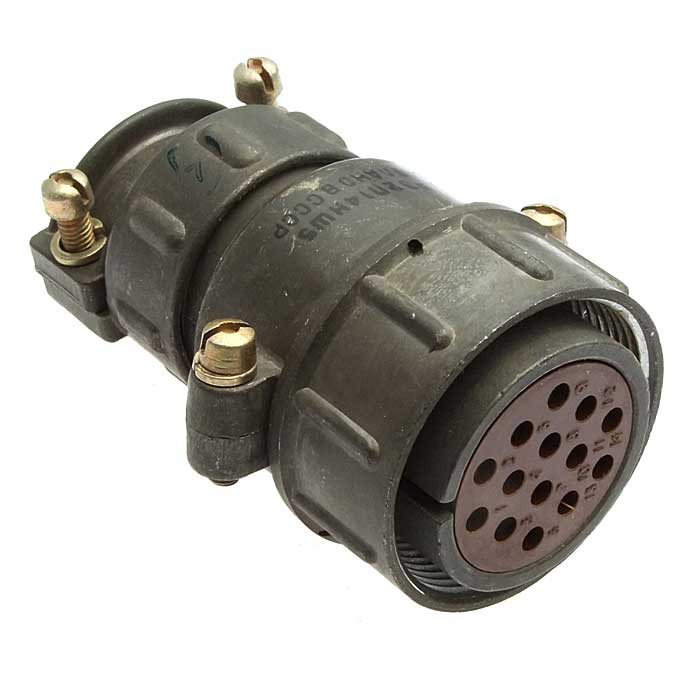

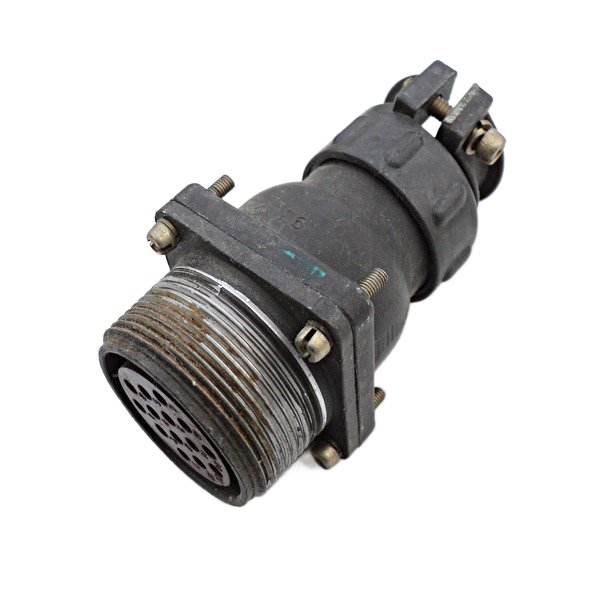

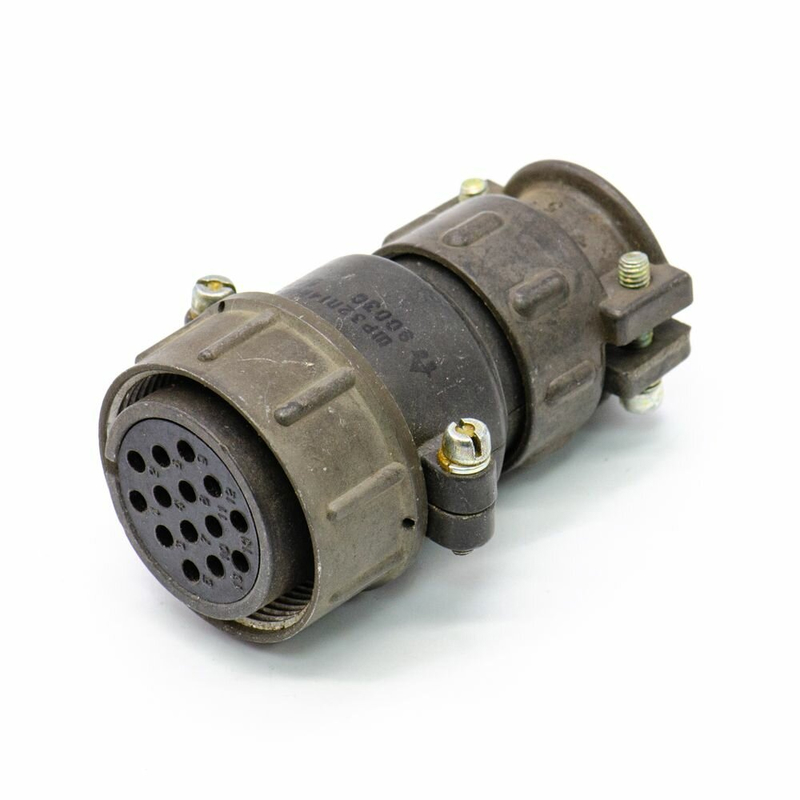

ШР32У4НГ14 — это цилиндрический низкочастотный разъём (вилка кабельная с угловым патрубком) из серии ШР, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Он используется во внутренних и наружных цепях (при защите от пыли и влаги) для постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Конструкция

Разъём имеет условный размер корпуса 32, 4 контакта (3 шт. диаметром 2,5 мм и 1 шт. диаметром 5,5 мм), резьбовое соединение и одношпоночную поляризацию. Покрытие контактов — серебро или никель, конструкция включает угловой патрубок для кабеля.

Технические характеристики

• Максимальное рабочее напряжение: 850 В.

• Сопротивление контакта: не более 1 мОм (для Ø 2,5 мм) и 0,3 мОм (для Ø 5,5 мм).

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C.

• Вибрация: 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Удар: одиночный до 5000 м/с² (500 g), многократный до 350 м/с² (35 g).

• Наработка: минимум 1000 часов, сочленения — до 500 циклов.
