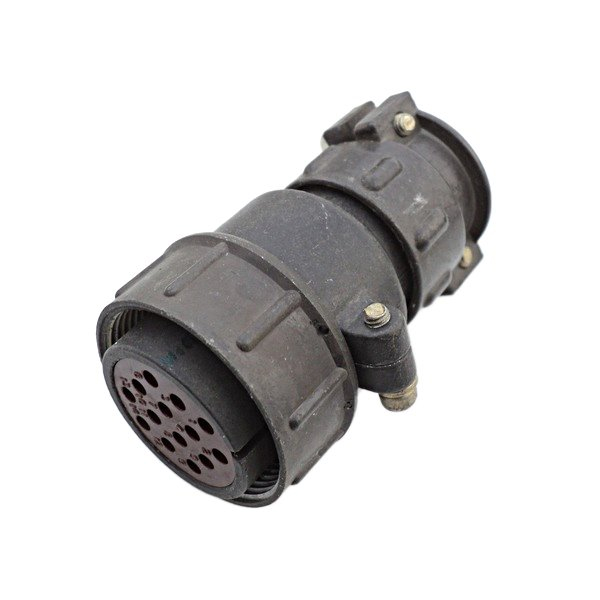

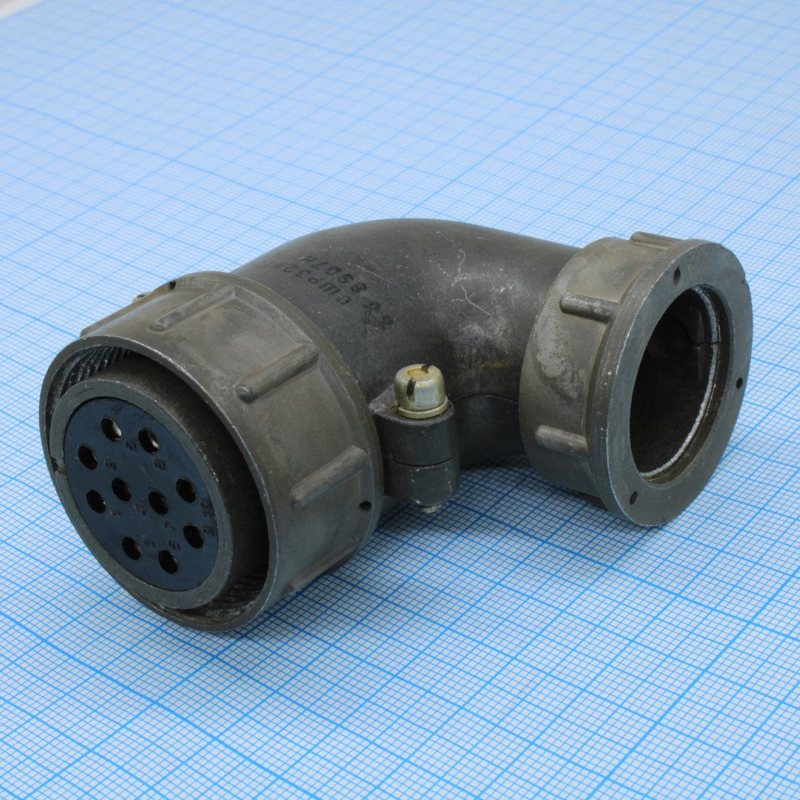

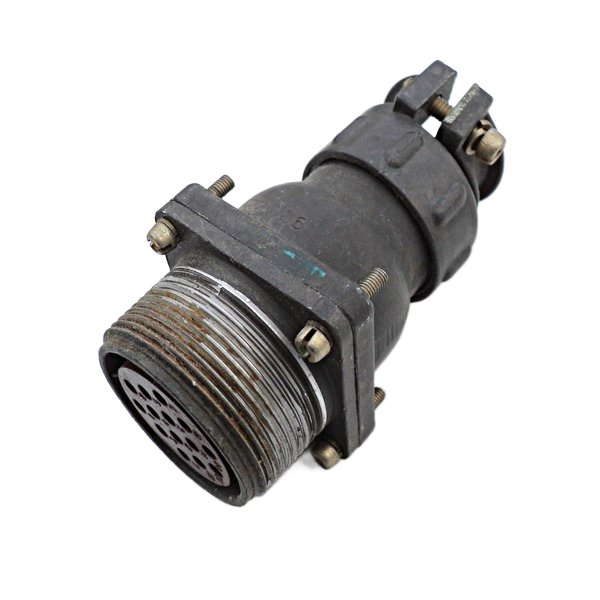

ШР32У4ЭШ14 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с угловым патрубком для экранированного кабеля. ?

Расшифровка обозначения

ШР — тип соединителя общего назначения; 32 — условный размер корпуса; У — угловой патрубок; 4 — количество контактов; Э — исполнение для экранированного кабеля; Ш — розетка ; 14 — комбинация диаметров контактов. ?

Характеристики

Рабочий ток: 25 А на контакты ?2,5 мм и 100 А на ?5,5 мм. Максимальное напряжение постоянного тока — 850 В. Диаметры контактов — 2,5 мм и 5,5 мм, покрытие серебром; сопротивление контактов — 1 мОм (?2,5 мм) и 0,3 мОм (?5,5 мм); изоляции — не менее 5000 МОм. ?

Применение

Предназначена для внутреннего и наружного использования (с защитой от пыли и влаги) в радиоэлектронной и радиотехнической аппаратуре, в цепях постоянного и переменного тока. ?

Условия эксплуатации

Температура воздуха от -60 до +60 °С (с перегревом контактов до +110 °С); вибрация 1–5000 Гц до 300 м/с?; удары до 5000 м/с?; климатическое исполнение УХЛ; срок службы — 15 лет, наработка 1000 ч, 500 сочленений. ?
