ШР32У4ЭГ14 — это вилка кабельная цилиндрического разъёма серии ШР, предназначенная для надёжного соединения экранированных кабелей в электрических цепях переменного и постоянного тока. Она широко применяется в радиоэлектронной и радиотехнической аппаратуре для внутренних и наружных условий (при защите от пыли и влаги) в климатическом исполнении УХЛ.

• ШР — тип цилиндрического соединителя общего назначения.

• 32 — условный размер корпуса.

• У — угловой патрубок для кабеля.

• 4 — количество контактов (обычно 3 контакта Ø2,5 мм и 1 контакт Ø5,5 мм).

• Э — исполнение для экранированного кабеля.

• Г — вилка (кабельная часть).

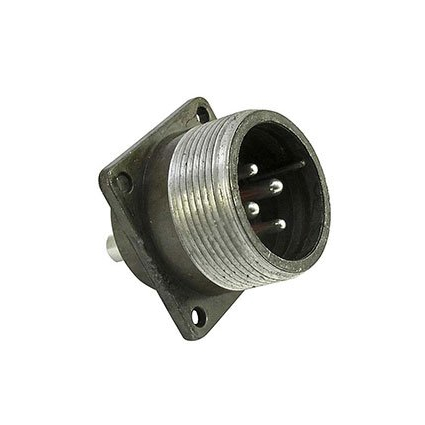

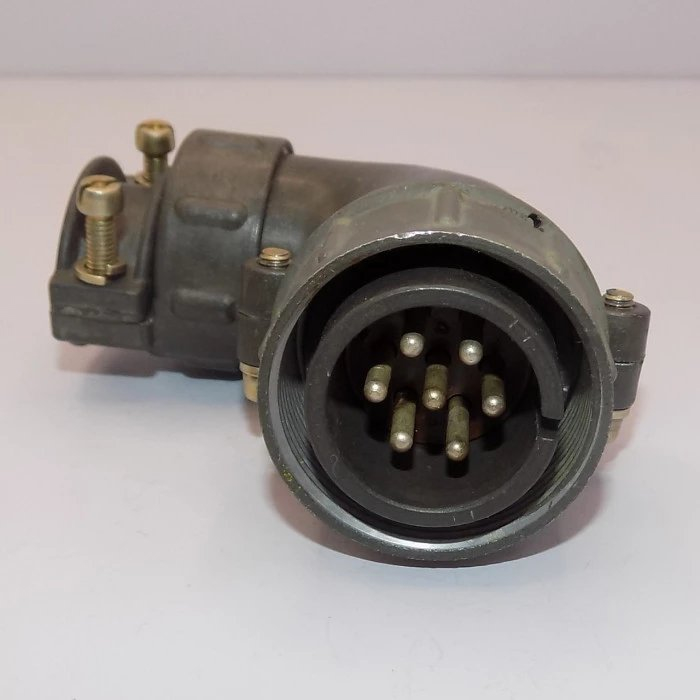

На фото показаны типичные разъёмы серии ШР, включая модели с угловыми патрубками, что соответствует конструкции ШР32У4ЭГ14.

Соединитель рассчитан на рабочее напряжение до 850 В (амплитудное значение) и частоту до 3 МГц. Рабочий ток на контактах: до 25 А для Ø2,5 мм и выше для Ø5,5 мм; сопротивление контактов — 1 мОм (Ø2,5 мм) и 0,3 мОм (Ø5,5 мм); сопротивление изоляции — не менее 5000 МОм.

Температурный диапазон: от -60°C до +60°C (до +110°C с учётом нагрева контактов). Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейные нагрузки 2000 м/с², пониженное давление 1,3·10⁻⁴ Па. Количество соединений-расчленений — 500, наработка — минимум 1000 часов.
