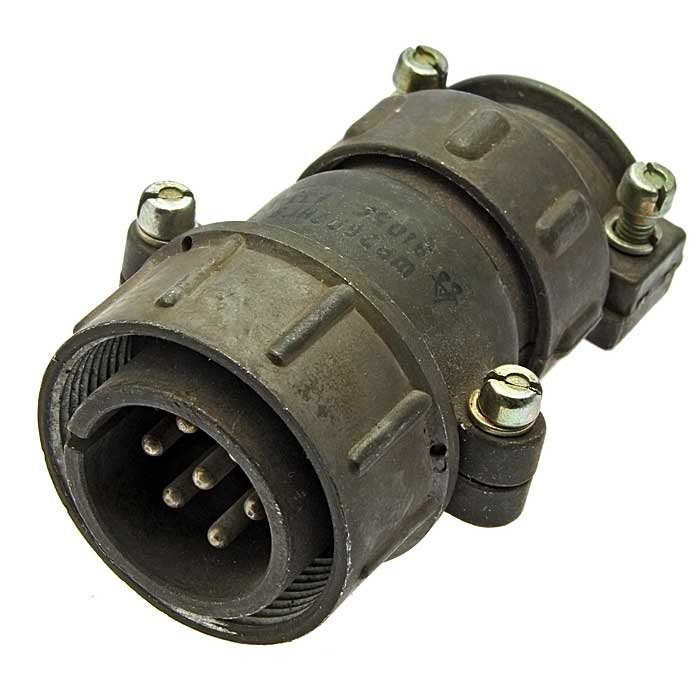

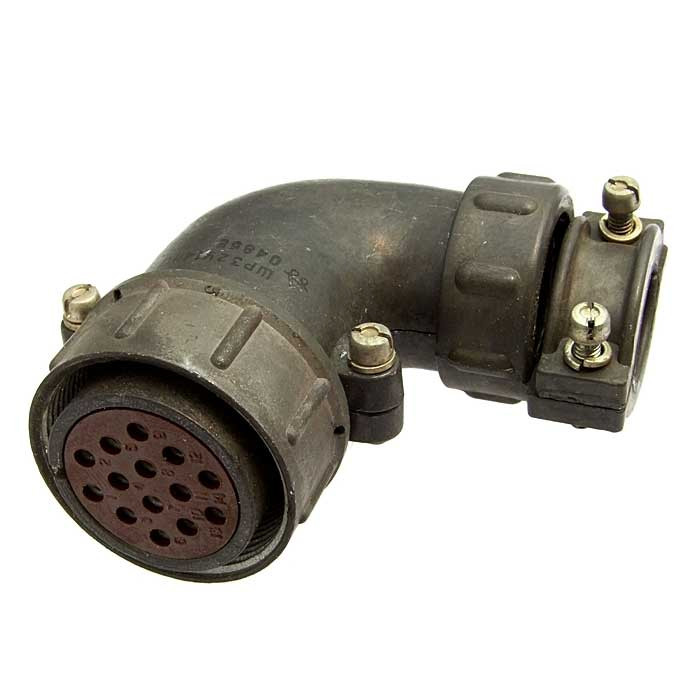

ШР32У1НШ5 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР32, выпускавшаяся по ТУ (включая 2015 год). Она предназначена для соединения электрических цепей в электро- и радиоаппаратуре.

Расшифровка обозначения

• ШР — тип соединителя ( розетка ). ?

• 32 — условный размер корпуса. ?

• У — угловой патрубок кабельной части. ?

• 1 — одна группа контактов. ?

• Н — покрытие контактов никелем. ?

• Ш — одна секция. ?

• 5 — один контакт диаметром 9 мм. ?

Применение

Используется как соединитель общего назначения в радиоэлектронной, радиотехнической аппаратуре, электро- и контрольно-измерительных приборах для внутренней установки в климатическом исполнении УХЛ (допускается наружная при защите от пыли, воды, солнца).

Основные характеристики

• Максимальная токовая нагрузка: 200 А на контакт и общая. ?

• Амплитудное напряжение: 850 В. ?

• Сопротивление контакта: не более 0,15 мОм. ?

• Сопротивление изоляции: не менее 5000 МОм. ?

• Количество сочленений-расчленений: 500. ?

• Наработка: минимум 1000 часов. ?

• Вибрация: 1–5000 Гц, ускорение 300 м/с?. ?

• Климатическое исполнение: УХЛ, негерметичный. ?
