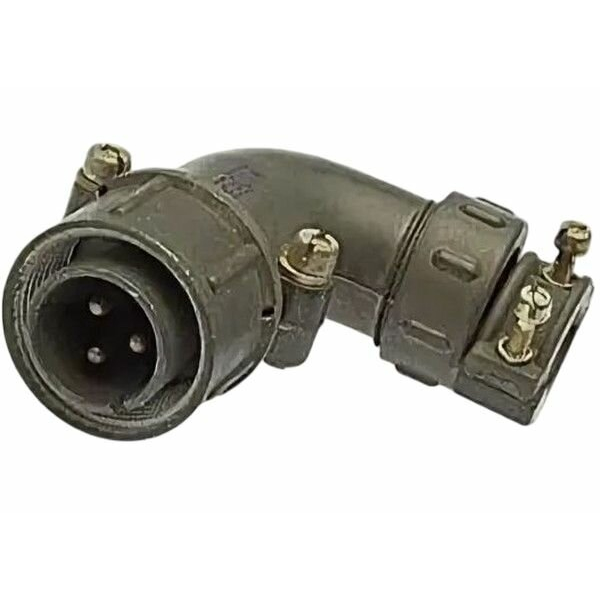

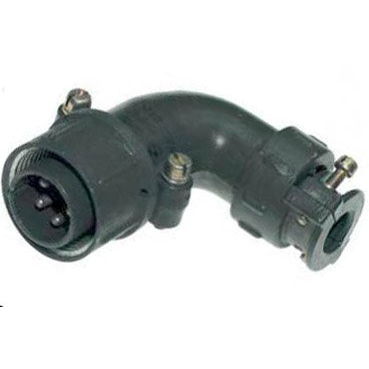

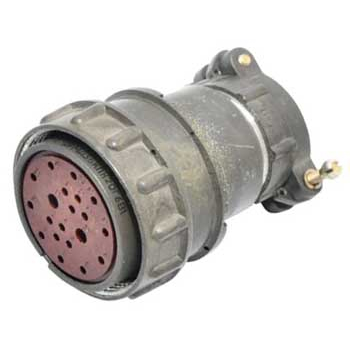

ШР32У1НГ5 — это низкочастотный цилиндрический кабельный соединитель типа «вилка» с угловым патрубком, относящийся к серии ШР резьбового сочленения нормальных габаритов.

Назначение и область применения

Эта вилка предназначена для соединения и разъединения электрических цепей, проводов, кабелей и блоков в электро‑ и радиоаппаратуре общего назначения.
Работает в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В.

Конструкция и исполнение

• Тип соединителя: ШР, условный размер корпуса 32.

• Исполнение: У — вилка кабельная с угловым патрубком и резьбовым сочленением (гайка для неэкранированного кабеля).

• Количество контактов: 1, сочетание контактов «5» (в маркировке «У1НГ5»).

Корпус, как правило, выполнен из металла (часто алюминиевого сплава), изолятор — из карболита, что обеспечивает механическую прочность и устойчивость к нагреву.

Электрические и эксплуатационные характеристики

• Максимальное рабочее напряжение не более 850 В постоянного и переменного тока.

• Ток на контакт зависит от диаметра контактов и может находиться в диапазоне порядка десятков ампер (для одиночного контакта данного типоразмера — до сотен ампер в зависимости от конкретного сочетания диаметров).

• Рабочий интервал температур обычно задаётся примерно от −60 °C до +80–100 °C, что позволяет использовать изделие в жёстких климатических условиях.

Особенности эксплуатации

Соединитель рассчитан на объёмный монтаж на кабель и применяется в радиоэлектронной и радиотехнической аппаратуре, где важны надёжность, вибро‑ и ударостойкость.
Резьбовое сочленение обеспечивает надёжный контакт и устойчивость к вибрациям, а угловой патрубок позволяет компактно укладывать кабельную трассу в ограниченном пространстве.
