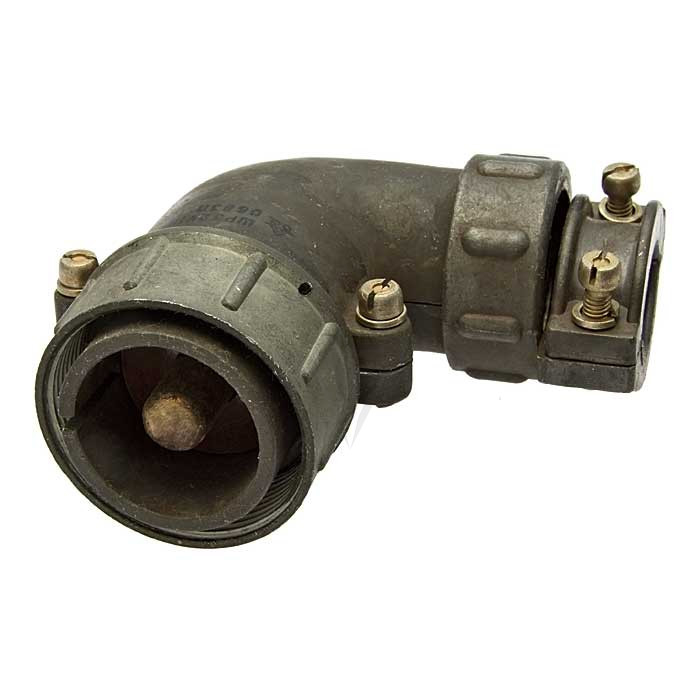

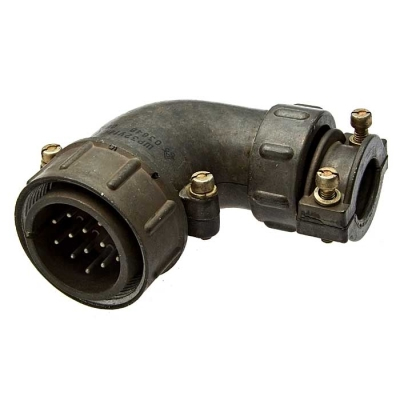

ШР32У1НГ5 — это кабельная вилка с угловым патрубком из серии советских/российских цилиндрических низкочастотных соединителей общего назначения.

Применение

Предназначена для радиоэлектронной и радиотехнической аппаратуры, работает в электрических цепях постоянного и переменного тока частотой до 3 МГц. Используется во внутренних и наружных установках (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Характеристики

• Рабочий ток: 200 А на контакт.

• Максимальное напряжение постоянного тока: 850 В.

• Диаметр контакта: 9 мм, покрытие серебром, сопротивление контакта: 0,15 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500, наработка: минимум 1000 ч.

• Габариты: 74,7?53,1?41,5 мм. ?

• Температура эксплуатации: от -60°C до +60°C (до +110°C с учетом перегрева). ?

• Вибрация: 1–5000 Гц, ускорение 300 м/с?; удар одиночный 5000 м/с?, многократный 350 м/с?.

Информация по 2015 г. не указана в доступных источниках.
