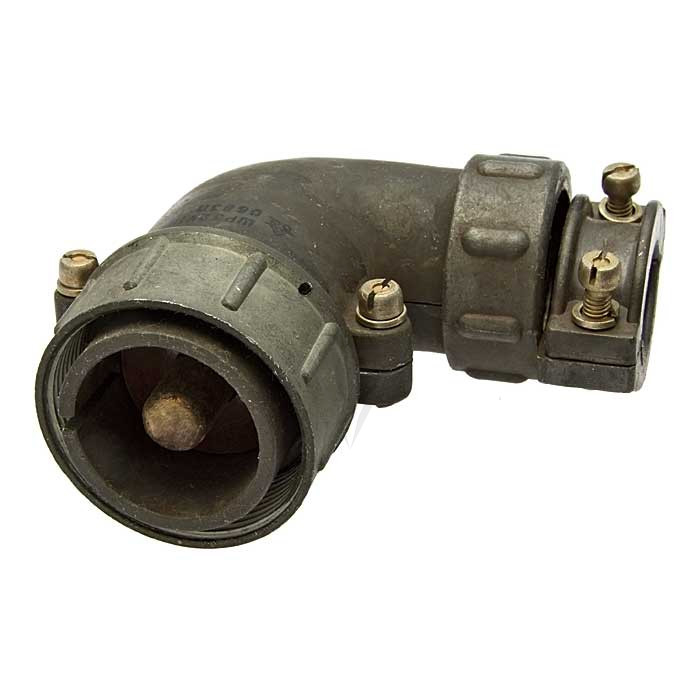

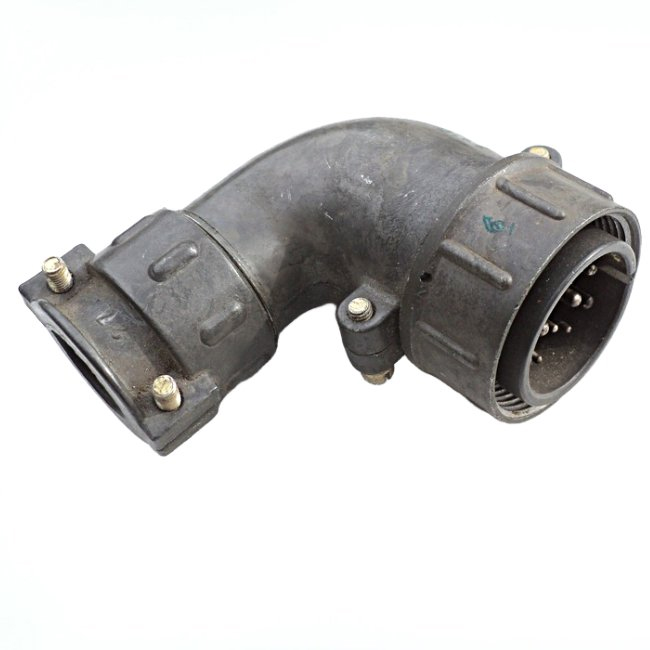

ШР32У1НГ — это низкочастотный цилиндрический электрический соединитель (разъём) советского/российского производства, предназначенный для надёжного соединения электрических цепей в различных устройствах.

Основные характеристики

Соединитель имеет условный размер корпуса 32 и рассчитан на 1 контакт (номер "1" в маркировке). Он работает с постоянным и переменным током частотой до 3 МГц, в диапазоне температур от -60°C до +60°C (с кратковременным нагревом до +110°C). Сопротивление изоляции не менее 5000 МОм, а ресурс — минимум 1000 часов наработки и 500 циклов сочленения-расчленения. +4

Конструкция и исполнение

Это кабельная вилка (Г — гайка для фиксации) с угловым патрубком (У), для неэкранированного кабеля, негерметичного типа и климатического исполнения УХЛ (умеренный и холодный климат). Резьбовое сочленение обеспечивает одношпоночную поляризацию, а монтаж — объёмный. Диаметр контакта обычно 1,5–2,5 мм, сечение провода до 3 мм². +3

Применение

Используется в приборостроении, электронике и оборудовании, где требуется устойчивость к вибрациям (до 5000 Гц, 300 м/с²), ударам (до 5000 м/с²) и пониженному давлению (до 1,3·10⁻⁴ Па). Срок хранения — 15 лет.
