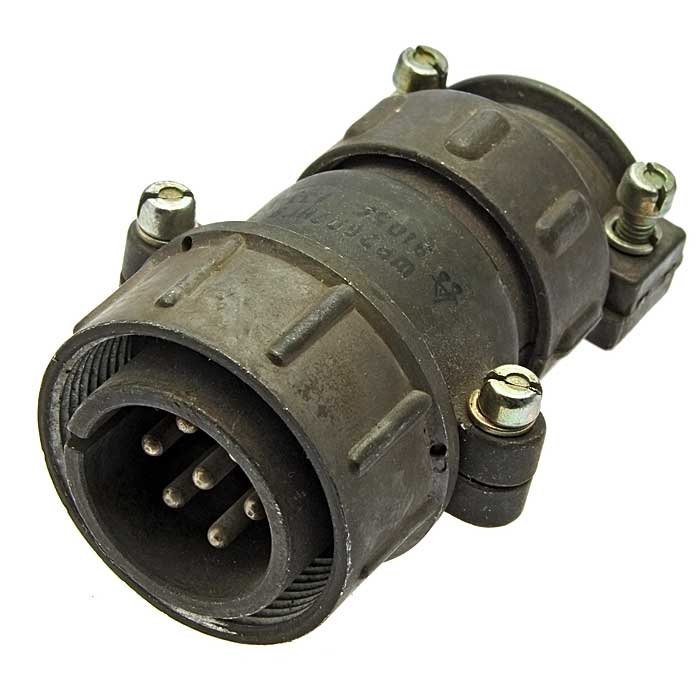

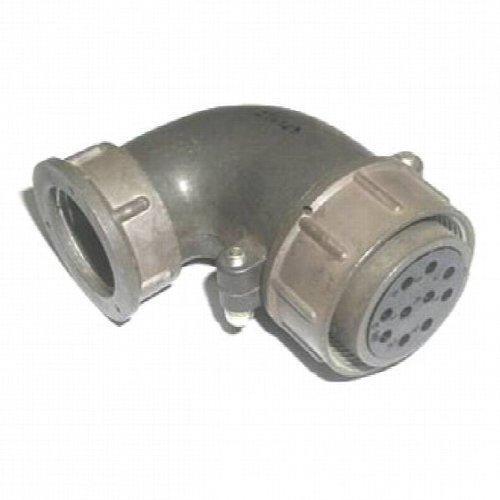

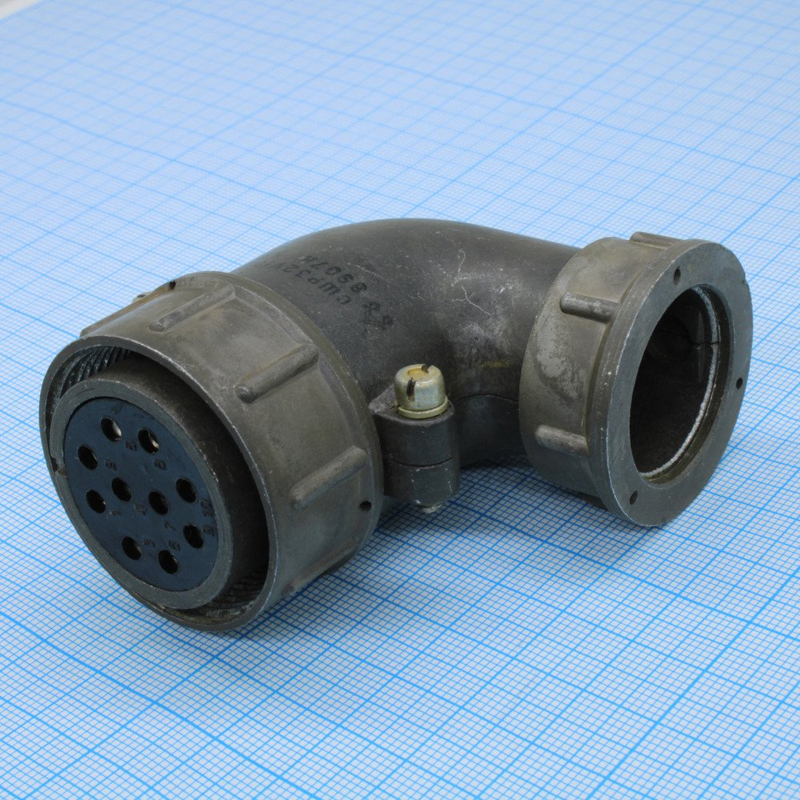

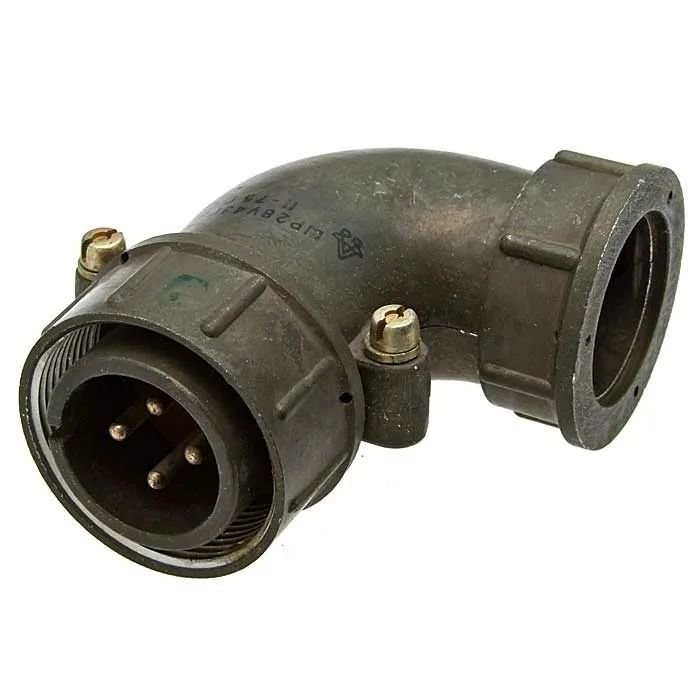

ШР32У1ЭШ5 представляет собой кабельную розетку из серии соединителей ШР, предназначенную для электрических цепей в промышленной аппаратуре. Она используется во внутреннем и наружном монтаже (при защите от пыли и влаги) для подключения силовых линий с высоким током.

Характеристики

розетка рассчитана на рабочий ток 200 А и максимальное напряжение постоянного тока до 850 В. Имеет 1 контакт диаметром 9 мм с серебряным покрытием, сопротивлением не более 0,15 мОм; допускает провода сечением до 50 мм?.

Климатическое исполнение УХЛ обеспечивает работу при температурах от -60°C до +110°C (с учетом перегрева контактов), выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с?, удары до 5000 м/с? и ресурс 500 соединений/расчленений.

Срок сохраняемости — не менее 15 лет, наработка — минимум 1000 часов. ?

Применение

Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для цепей постоянного и переменного тока (до 3 МГц). Подходит для силовых подключений в промышленных системах, включая монтаж с экранированными кабелями.
