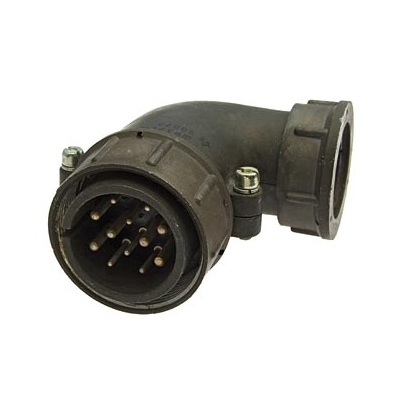

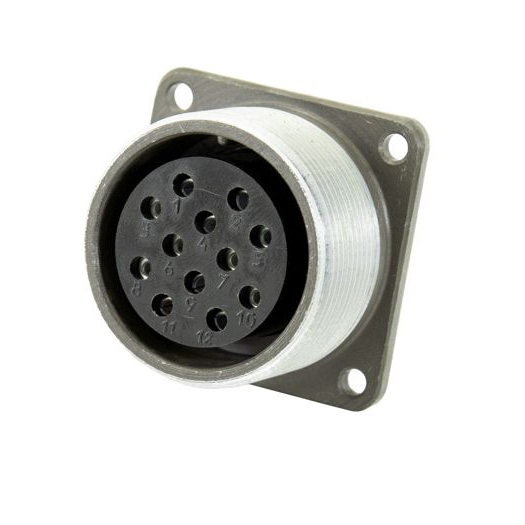

ШР32У1ЭГ — это низкочастотный цилиндрический электрический соединитель (разъём) советского/российского производства, предназначенный для надёжного соединения в электрических цепях. Он используется в радиоэлектронной и радиотехнической аппаратуре для передачи сигналов постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Обозначение ШР32У1ЭГ расшифровывается так:

• ШР — тип соединителя (цилиндрический, негерметичный).

• 32 — условный размер корпуса.

• У — конструктивное исполнение кабельной части с угловым патрубком.

• 1 — количество контактов (1 контакт).

• Э — экранированный вариант.

• Г — с гайкой для фиксации.

Технические характеристики

Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), механический удар одиночного действия до 5000 м/с² и многократного — до 350 м/с². +1
Он работает при температурах от -60°C до +60°C, в пониженном давлении до 1,3·10⁻⁴ Па, имеет сопротивление изоляции не менее 5000 МОм, ресурс наработки 1000 часов и до 500 сочленений-расчленений. +1
Срок сохраняемости — 15 лет, климатическое исполнение — УХЛ (умеренный и холодный климат).​

Применение

ШР32У1ЭГ применяется в приборных и кабельных соединениях для аппаратуры, требующей высокой вибро- и ударопрочности, включая авиацию, военную технику и промышленное оборудование. Покрытие контактов обеспечивает надёжность в агрессивных условиях.
