Назначение соединителя ШР32У14НШ5

ШР32У14НШ5 розетка представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации экранированных и неэкранированных кабелей в электрических цепях постоянного и переменного тока. Изделие относится к серии ШР32 и применяется в составе стационарного и подвижного оборудования, где требуется разъёмное подключение проводников с высокой надёжностью контакта.

Соединитель рассчитан на работу в электрических системах промышленного назначения, специализированных электронных устройствах и оборудовании, эксплуатируемом в условиях повышенных механических и электрических нагрузок. Розетка обеспечивает механическую фиксацию ответной части и стабильное электрическое соединение контактных пар.

Подтверждённые особенности конструкции

ШР32У14НШ5 розетка имеет следующие характеристики, подтверждённые данными производителя:

• Тип соединения — цилиндрический разъём серии ШР.
• Размер корпуса — 32.
• Количество контактов — 14.
• Цвет корпуса — серый.
• Страна-изготовитель — Россия.
• Максимальный ток на одиночный контакт — от 20 до 200 А в зависимости от конкретного исполнения и условий эксплуатации.
• Максимальная токовая нагрузка на соединитель — обычно 20 А, значение может увеличиваться в зависимости от конструкции и режима применения.

Корпус соединителя выполнен в цилиндрической форме, что обеспечивает удобство монтажа и защиту контактной группы от внешних воздействий. Конструкция предусматривает надёжное сочленение с ответной вилкой серии ШР32.

Применение в электрических цепях

Розетка ШР32У14НШ5 применяется для подключения кабельных сборок в цепях постоянного и переменного тока. Изделие подходит для промышленного оборудования, где требуется многократное соединение и разъединение электрических линий без потери качества контакта.

Соединитель используется при монтаже распределительных устройств, испытательных стендов, специализированных электронных приборов и систем управления. Благодаря количеству контактов — 14 — розетка позволяет коммутировать несколько независимых электрических цепей в одном корпусе.

Условия эксплуатации и совместимость

ШР32У14НШ5 совместим с ответными вилками серии ШР32 соответствующего типоразмера и контактной схемы. Изделие предназначено для работы в составе оборудования, где важна повторяемость соединений и устойчивость к механическим нагрузкам. При подборе ответной части необходимо учитывать размер корпуса 32, число контактов 14 и тип соединения ШР.

Соединитель поставляется как отдельная единица без комплектации ответной вилкой. Гарантийные обязательства и сертификаты соответствия устанавливаются производителем и зависят от партии поставки.

Монтажные особенности

Розетка монтируется на корпус оборудования или кабельный ввод в соответствии с конструкцией серии ШР32. Монтаж выполняется стандартным инструментом для цилиндрических соединителей. Электрическое подключение контактов осуществляется пайкой или обжимом в зависимости от исполнения контактных элементов.

При эксплуатации необходимо учитывать максимально допустимый ток на контакт и суммарную токовую нагрузку на соединитель, чтобы исключить перегрев контактных пар и повреждение изоляции. Изделие рассчитано на длительную работу при соблюдении номинальных электрических параметров.

Итоговые характеристики товара

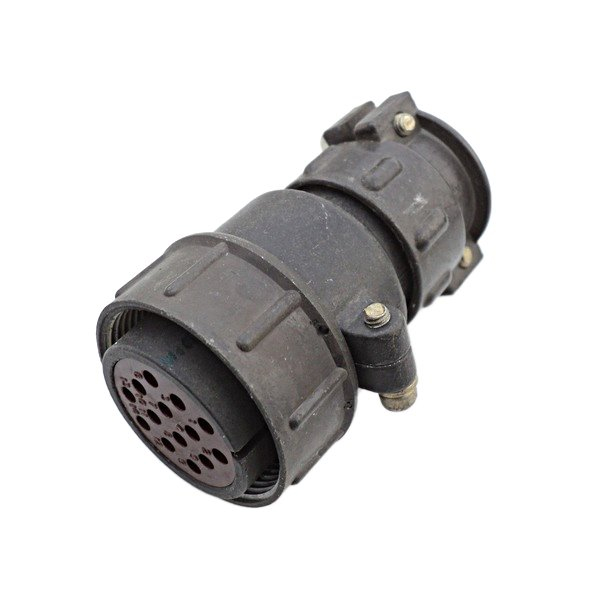

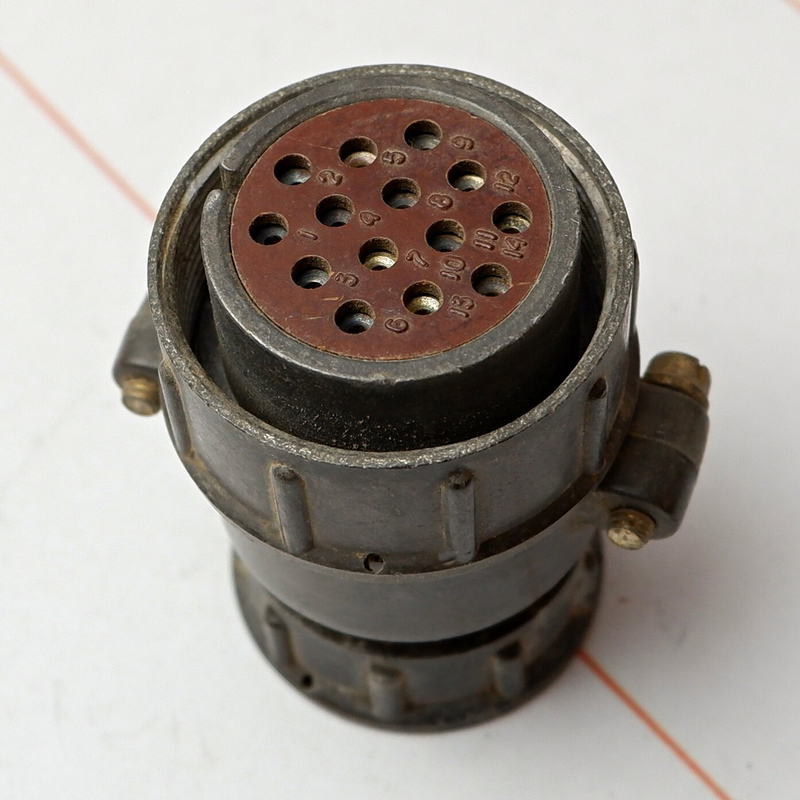

• Название: ШР32У14НШ5 РОЗЕТКИ.
• Артикул: 51568.
• Категория: ШР32.
• Тип: цилиндрический низкочастотный соединитель, розетка.
• Размер корпуса: 32.
• Число контактов: 14.
• Год: 2015.
• Цвет: серый.
• Страна производства: Россия.

ШР32У14НШ5 розетка является готовым к установке компонентом электрической цепи и применяется в широком спектре промышленного оборудования и специализированных электронных устройств.
