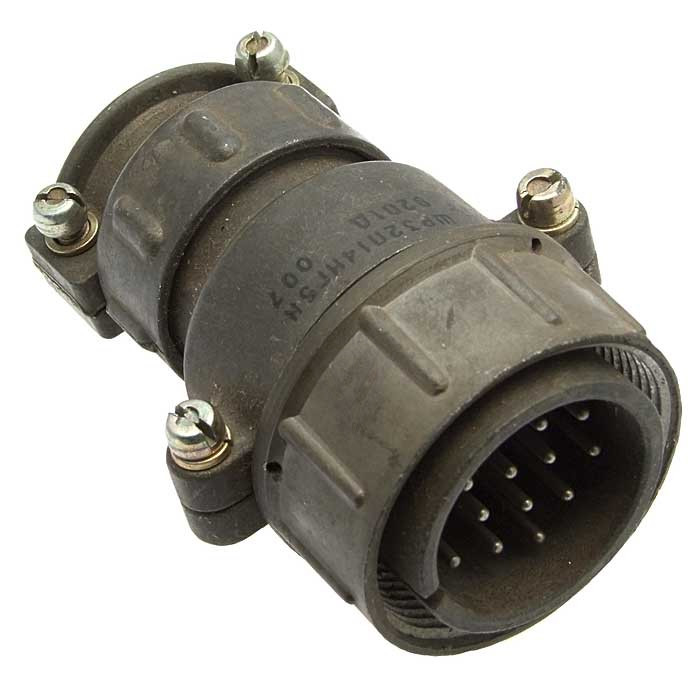

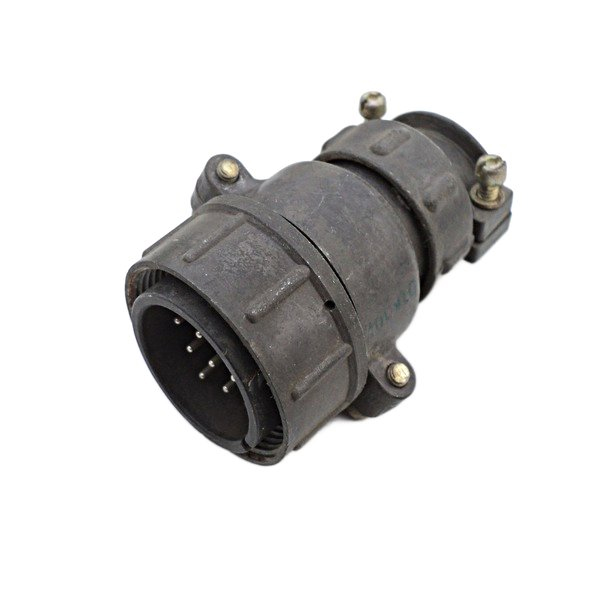

вилка ШР32У14НГ5 представляет собой кабельный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Она используется для соединения и разъединения электрических цепей, таких как провода и кабели, в системах постоянного и переменного тока.

Основные характеристики

• Тип соединителя : ШР (Штекерный Разъем).
• Условный размер корпуса : 32.
• Количество контактов : 14.

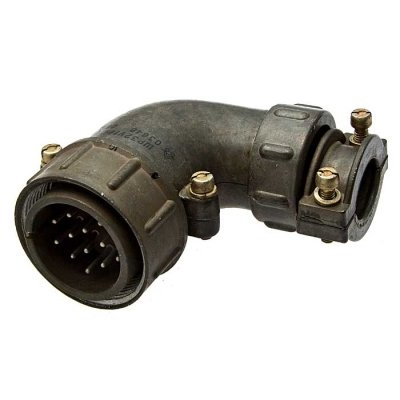

• Конструктивное исполнение : с угловым патрубком (обозначение У).
• Рабочий ток : до 10 А.
• Максимальное рабочее напряжение : до 850 В (амплитудное значение).
• Диаметр контактов : 1,5 мм.
• Покрытие контактов : серебро.
• Сопротивление контактов : 2,5 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Количество разъемов (сочленений) : до 500.
• Минимальная наработка : 1000 часов.
• Срок сохраняемости : не менее 15 лет.

Условия эксплуатации

вилка ШР32У14НГ5 может использоваться в широком диапазоне температур:

• Температура окружающего воздуха : от -60° С до +60° С.
• Смена температур с учетом перегрева контактов : от -60° С до +110° С.

Также она устойчива к механическим воздействиям:

• Ускорение одиночного удара : до 5000 м/с?.
• Ускорение многократного удара : до 350 м/с?.

Применение

Соединитель ШР32У14НГ5 подходит для работы в климатическом исполнении УХЛ, что позволяет использовать его как в помещениях, так и на открытом воздухе при условии защиты от пыли и влаги. Он находит применение в различных областях, включая электронику и радиотехнику, где требуется надежное соединение электрических цепей. вилка является частью системы соединителей, которая включает также розетки, что позволяет создавать гибкие и надежные соединения в различных устройствах.
