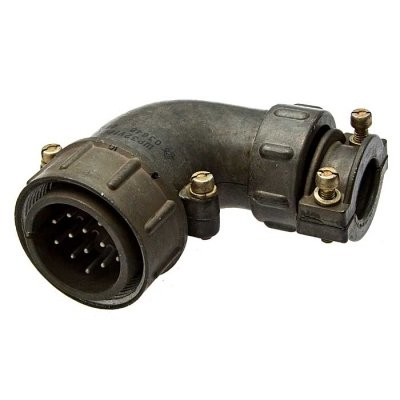

ШР32У14НГ5 представляет собой кабельную вилку с угловым патрубком — цилиндрический низкочастотный соединитель общего назначения.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения. ?

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), рабочий ток на контакт — 10 А.
Количество контактов — 14 (диаметр 1,5 мм), сопротивление контакта не более 2,5 мОм, сопротивление изоляции не менее 5000 МОм.
Рабочая температура от -60 до +60°C (с учетом перегрева контактов до +110°C), наработка минимум 1000 часов, сочленения-расчленения — 500.
Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с?, механические удары до 5000 м/с? (одиночный), пониженное давление до 1,3·10?? Па.
