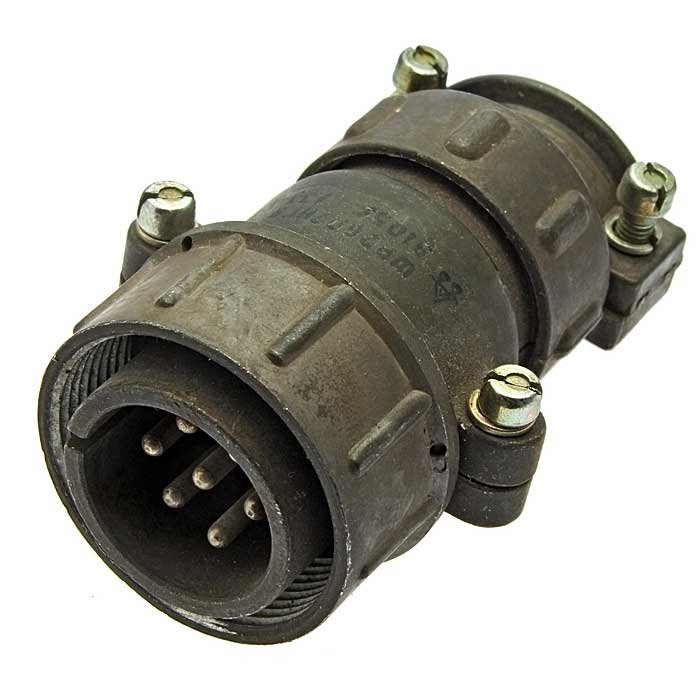

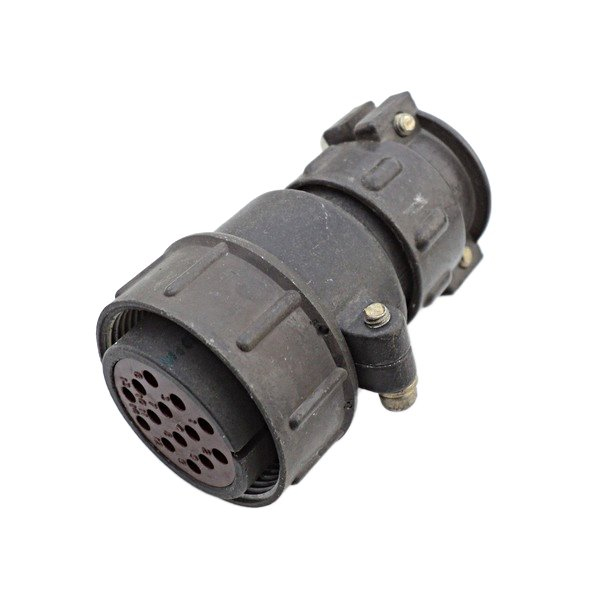

ШР32У14ЭШ5 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для внутреннего и наружного монтажа (при защите от пыли, воды, дождя и солнечного излучения) в климатическом исполнении УХЛ.
Подходит для электрических цепей постоянного и переменного тока (частотой до 3 МГц) в электро- и контрольно-измерительных приборах.

Характеристики

• Количество контактов: 14 шт. диаметром 1,5 мм.

• Рабочий ток на контакт: до 10 А, общая нагрузка до 140 А.

• Максимальное напряжение: 850 В (амплитудное).

• Сопротивление контакта: не более 2,5 мОм; изоляции: не менее 5000 МОм.

• Выдерживает вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с?), 500 сочленений-расчленений.

Расшифровка обозначения

ШР — тип соединителя; 32 — условный размер корпуса; У — угловой патрубок; 14 — 14 контактов; ЭШ — экранированный кабель, сочетание №5; материал корпуса — пластмасса.
