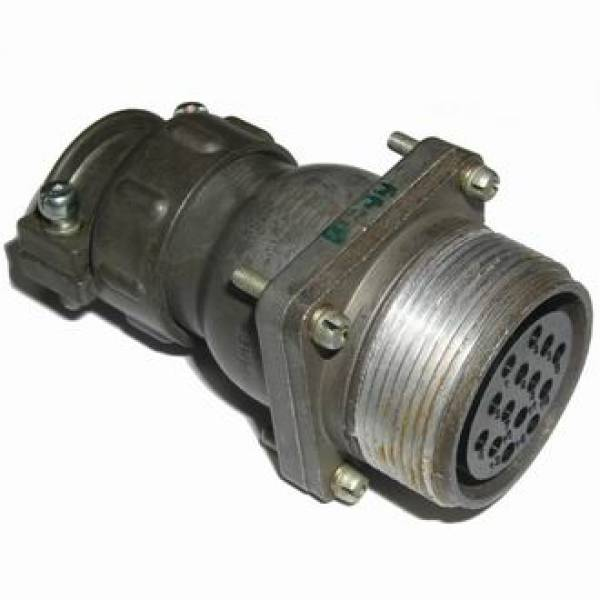

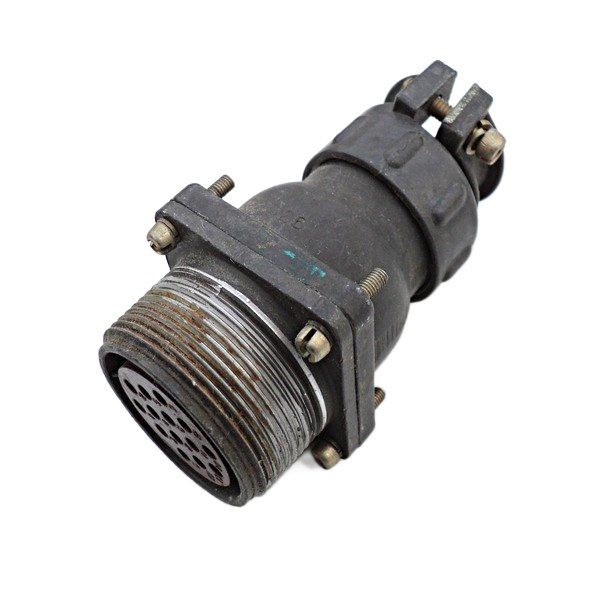

ШР32У14ЭГ является низкочастотным цилиндрическим электрическим соединителем общего назначения, предназначенным для радиоэлектронной и радиотехнической аппаратуры. Это кабельная вилка с угловым патрубком и гайкой для экранированного кабеля, которая используется в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Маркировка

Обозначение расшифровывается так: ШР — тип соединителя, 32 — условный размер корпуса, У — угловой патрубок для кабельной вилки, 14 — количество контактов, ЭГ — экранированный кабель с гайкой.

Характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В, с сопротивлением изоляции не менее 5000 МОм и количеством сочленений-расчленений до 500 циклов. Диаметр контактов варьируется от 1,5 до 9 мм в зависимости от модификации, материал контактов — серебро.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с сменой до +110°C с учетом перегрева контактов), пониженном давлении 1,3×10⁻⁴ Па, вибрации 1–5000 Гц с ускорением 300 м/с², ударах до 5000 м/с² и линейной нагрузке 2000 м/с². Климатическое исполнение — УХЛ, для внутреннего и наружного применения с защитой от пыли и влаги.
