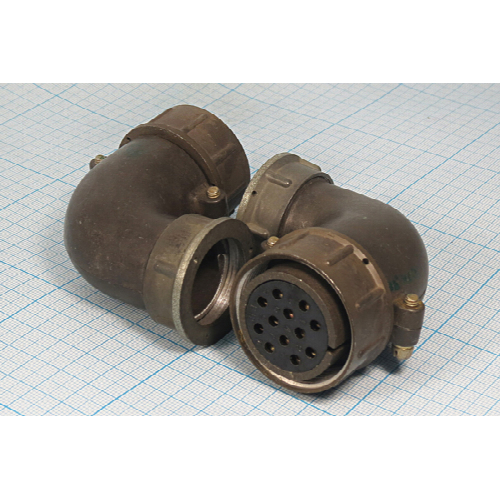

ШР32У12НШ3 — это кабельная розетка с угловым патрубком из серии низкочастотных цилиндрических соединителей ШР.
Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Применение

Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре. ?
Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Подходит для внутреннего и наружного применения (при защите от пыли и воды) в климатическом исполнении УХЛ.

Характеристики

• Рабочий ток на контакт: 10 А, общая нагрузка до 120 А.

• Количество контактов: 12 шт, диаметр 1,5 мм. ?

• Сопротивление контакта: не более 2,5 мОм, изоляции: не менее 5000 МОм.

• Материал контактов: серебро или никель. ?

• Количество сочленений-расчленений: 500, наработка: минимум 1000 часов.

• Устойчивость к вибрации (1–5000 Гц, до 300 м/с?), ударам (до 5000 м/с? одиночный), линейной нагрузке (2000 м/с?).
