Назначение

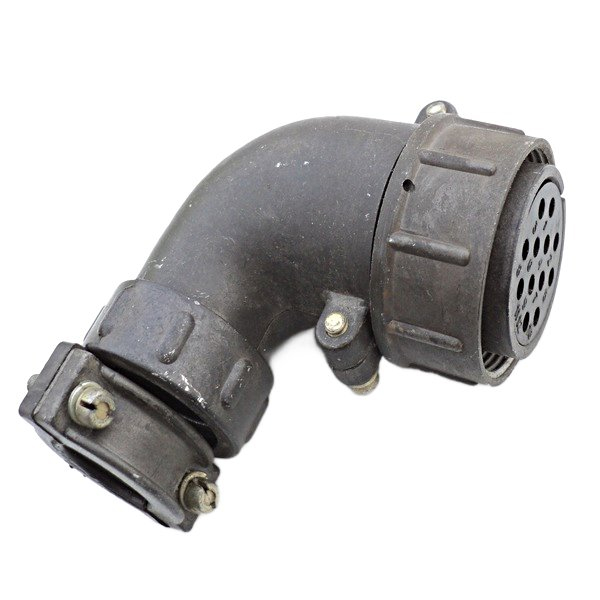

ШР32У12НШ1Н — кабельная розетка серии ШР, относящейся к низкочастотным цилиндрическим соединителям общего назначения. Изделие предназначено для соединения и разъединения электрических цепей: отдельных проводов, кабелей, а также узлов и блоков аппаратуры. Розетка применяется в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 мегагерц. Эксплуатация допускается как внутри помещений, так и снаружи — при условии защиты изделия от пыли и влаги. Такое сочетание делает розетку универсальным решением для коммутации в составе разнообразного оборудования.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения указаны в том виде, в каком они подтверждены для изделия.

• Количество контактов: 12, из них 6 контактов диаметром 1,5 миллиметра и 6 контактов диаметром 2,5 миллиметра.
• Рабочее напряжение: до 850 вольт (амплитудное значение).
• Рабочий ток: 10 ампер для контактов диаметром 1,5 миллиметра и 25 ампер для контактов диаметром 2,5 миллиметра.
• Сопротивление изоляции: не менее 5000 мегаом.
• Количество сочленений-расчленений: 500 циклов.
• Масса: 92 грамма.
• Артикул: 51560.
• Производитель: Нур.
• Категория: ШР32.

Конструктивные особенности

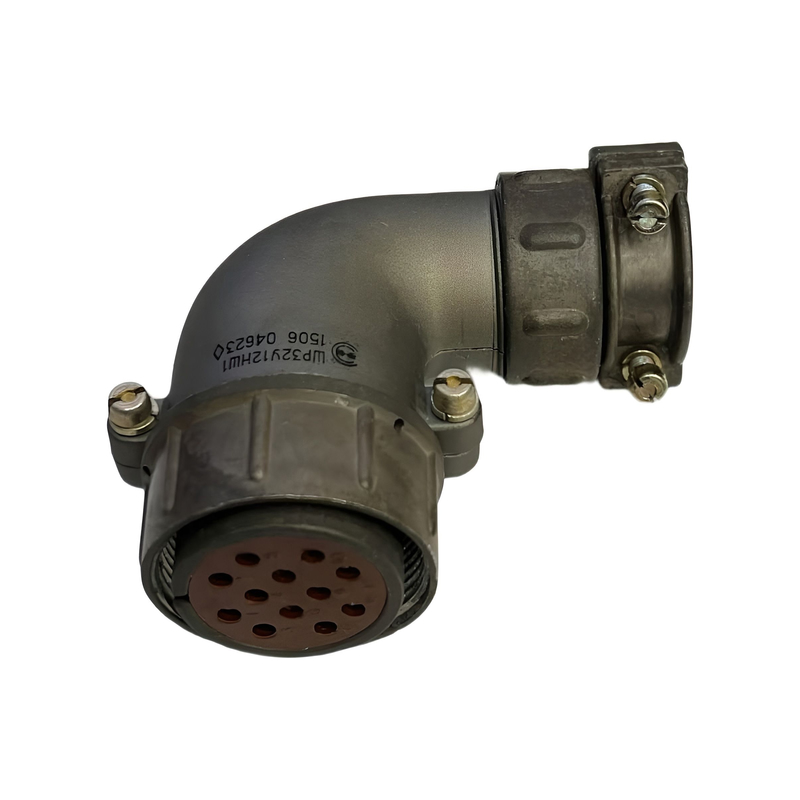

Конструкция розетки включает угловой патрубок, предназначенный для неэкранированного кабеля. Такое исполнение позволяет удобно подводить кабель к месту установки и снижает нагрузку на токоведущие части.

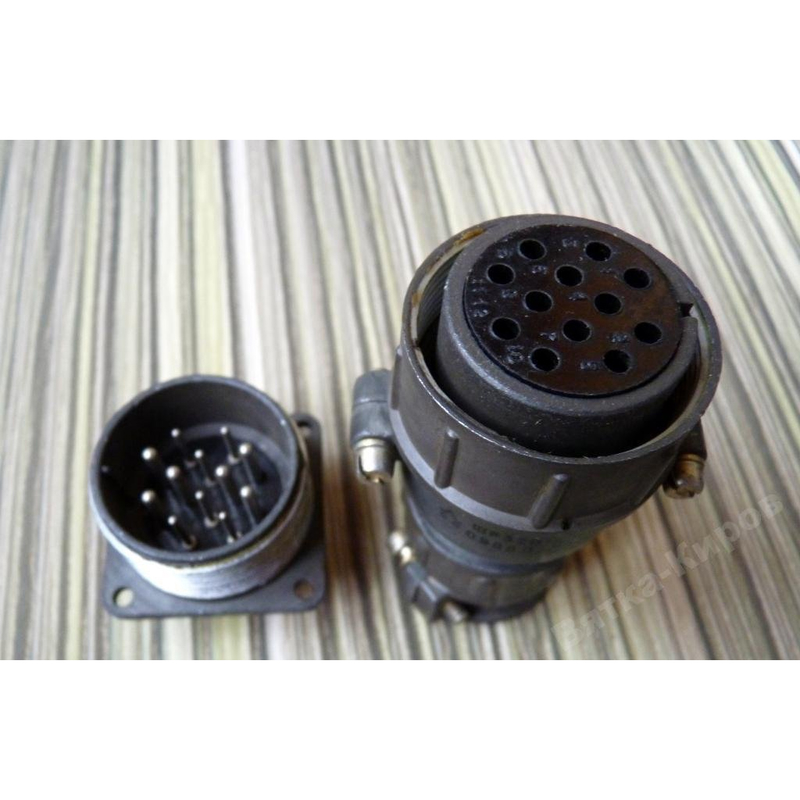

Сочленение с ответной частью выполняется резьбовым способом, что обеспечивает надёжную фиксацию соединения и препятствует самопроизвольному разъединению при вибрации и механических воздействиях. Одношпоночная поляризация исключает неправильную стыковку: ответная часть может быть присоединена только в единственно верном положении, что защищает контакты от повреждения и гарантирует правильное соответствие цепей.

Применение

Розетка ШР32У12НШ1Н востребована там, где требуется многоразовое соединение и разъединение электрических цепей с большим числом проводников. Разное сечение контактов позволяет в одном соединителе сочетать цепи с различной токовой нагрузкой: более тонкие контакты диаметром 1,5 миллиметра рассчитаны на ток до 10 ампер, а контакты диаметром 2,5 миллиметра — на ток до 25 ампер.

Изделие подходит для коммутации проводов и кабелей внутри блоков и узлов аппаратуры, для подключения съёмных модулей, а также для организации соединений, которые в процессе эксплуатации могут неоднократно разбираться и собираться. Заявленный ресурс в 500 циклов сочленения-расчленения ориентирован на такой режим работы.

Благодаря возможности работы в цепях постоянного и переменного тока частотой до 3 мегагерц и допустимому рабочему напряжению до 850 вольт (амплитудное значение) розетка применима в составе низкочастотных электрических цепей различного назначения. При использовании вне помещений необходимо предусматривать защиту от пыли и влаги, поскольку именно при этом условии заявлена работа снаружи.

Указания по подбору и эксплуатации

При подборе ответной части следует учитывать тип сочленения — резьбовое, а также одношпоночную поляризацию, которые должны соответствовать присоединяемому соединителю. Число контактов и их диаметры должны совпадать с параметрами ответной части, иначе сочленение и правильное распределение цепей будут невозможны.

Изделие относится к категории ШР32 и выпускается производителем Нур. Для получения полной информации о допустимых климатических и механических условиях эксплуатации следует обращаться к документации изготовителя, поскольку в приведённых данных такие параметры не указаны.
