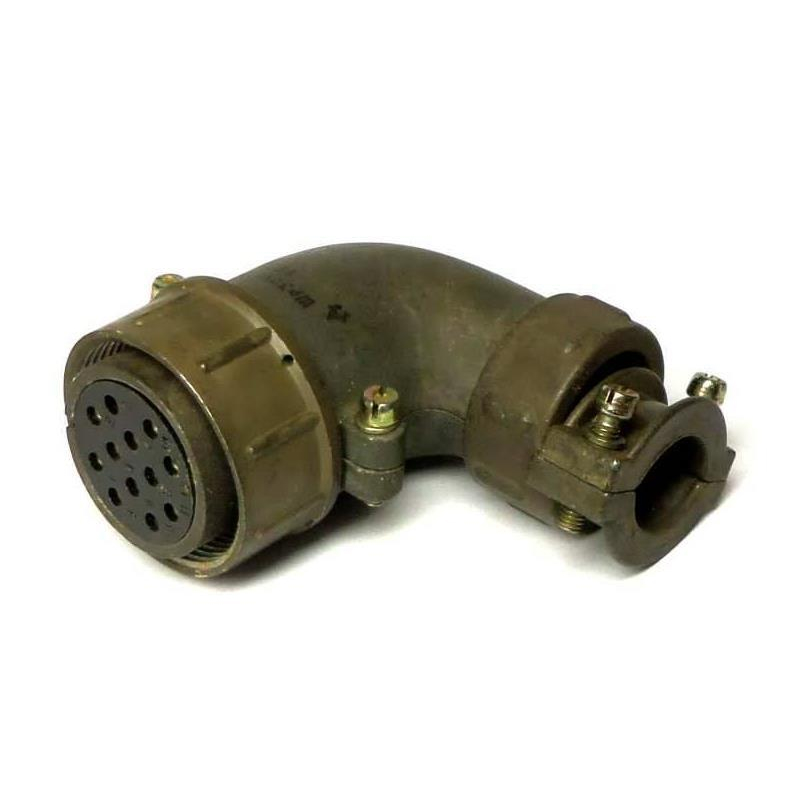

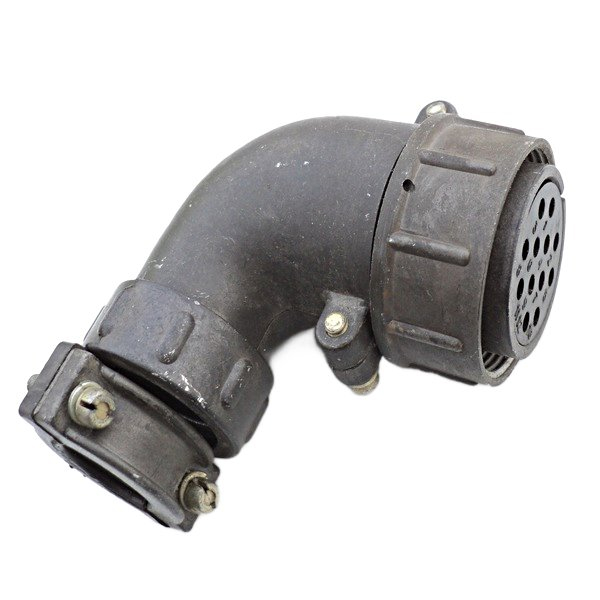

ШР32У12НШ1Н — это тип кабельной розетки, предназначенной для подключения к электрическим цепям как постоянного, так и переменного тока. Рассмотрим основные характеристики и назначение данного соединителя.

Основные характеристики

• Тип соединителя : ШР (низкочастотный цилиндрический).
• Условный размер корпуса : 32.
• Количество контактов : 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).
• Покрытие контактов : никель.
• Рабочее напряжение : до 850 В (амплитудное значение).
• Рабочий ток : до 20 А для контактов ? 1,5 мм и до 35 А для контактов ? 2,5 мм.
• Сопротивление контакта : не более 2,5 м? для ? 1,5 мм и 1 м? для ? 2,5 мм.
• Температурный диапазон : от -60 °C до +60 °C.
• Климатическое исполнение : УХЛ (для использования в различных климатических условиях).

Конструктивные особенности

розетка состоит из двух частей: самой розетки и вилки. Сочленение происходит резьбовым методом, что обеспечивает надежное соединение. Конструкция позволяет использовать как экранированные, так и неэкранированные кабели.

Применение

Соединители ШР32У12НШ1Н широко применяются в электронике и радиоаппаратуре для соединения различных электрических цепей. Они могут использоваться как в стационарных установках, так и в мобильных устройствах. Такие разъемы обеспечивают стабильную работу при частотах до 3 МГц.

Заключение

ШР32У12НШ1Н представляет собой надежный и универсальный разъем для подключения кабелей в электрических системах. Его характеристики делают его подходящим для использования в различных условиях эксплуатации.
