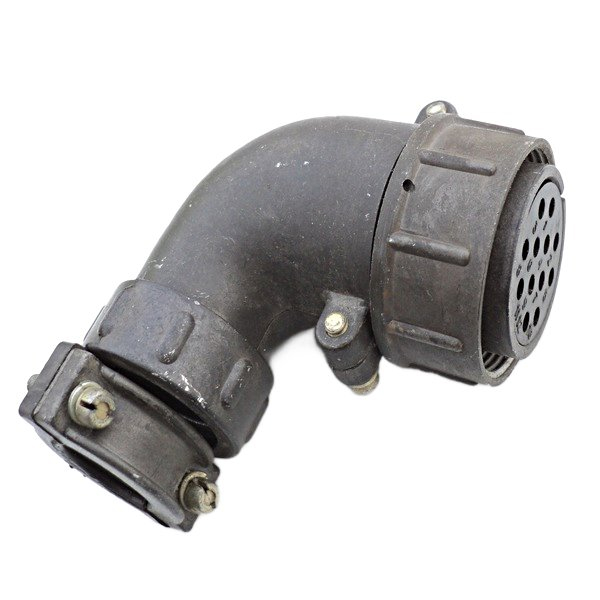

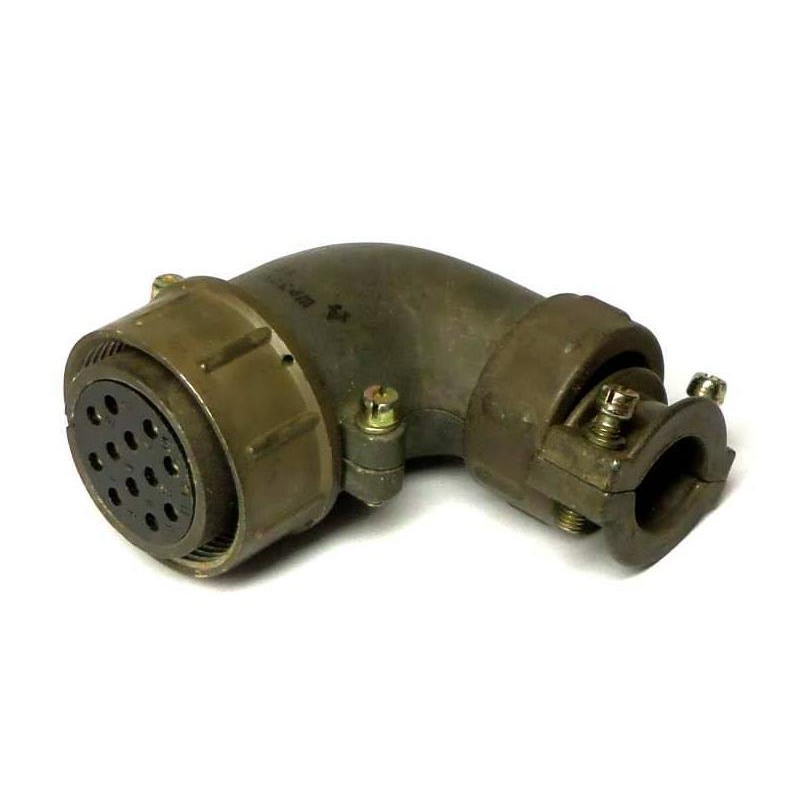

ШР32У12НШ1Н — это кабельная розетка, разработанная для соединения и разъединения электрических цепей в различных устройствах. Она предназначена для работы с экранированными и неэкранированными кабелями, обеспечивая надежное соединение в условиях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В.

Основные характеристики

• Тип соединителя : ШР (цилиндрический, низкочастотный).
• Условный размер корпуса : 32.
• Количество контактов : 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).
• Конструктивное исполнение : с угловым патрубком.
• Материал корпуса : алюминиевый сплав или пластик.
• Покрытие контактов : никель или серебро.
• Рабочая температура : от -60°C до +60°C.
• Максимальная токовая нагрузка : 20 А для ? 1,5 мм и 35 А для ? 2,5 мм.
• Сопротивление изоляции : не менее 5000 МОм.

Применение

Разъемы ШР32У12НШ1Н используются в различных областях, включая электронику и радиоаппаратуру. Они подходят как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги. Эти соединители обеспечивают высокую надежность и долговечность, что делает их популярными в промышленных и бытовых установках.

Структура

Соединитель состоит из двух частей: вилки и розетки. Метод сочленения — резьбовой, что обеспечивает прочное соединение. Разъемы могут быть как блочными (приборными), так и кабельными, что позволяет использовать их в различных конфигурациях.

Дополнительные характеристики

• Сопротивление контакта : не более 5 мОм для ? 1,5 мм и 2 мОм для ? 2,5 мм.
• Минимальная наработка : 1000 часов.
• Количество циклов соединения/разъединения : до 500.

Эти характеристики делают ШР32У12НШ1Н универсальным решением для надежного подключения электрических цепей в самых разных условиях эксплуатации.
