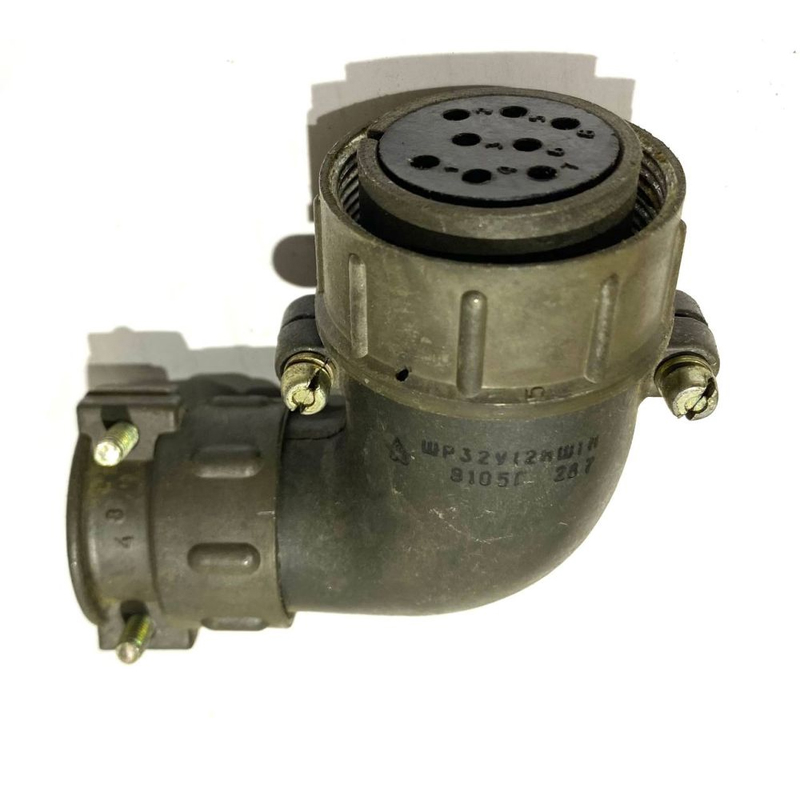

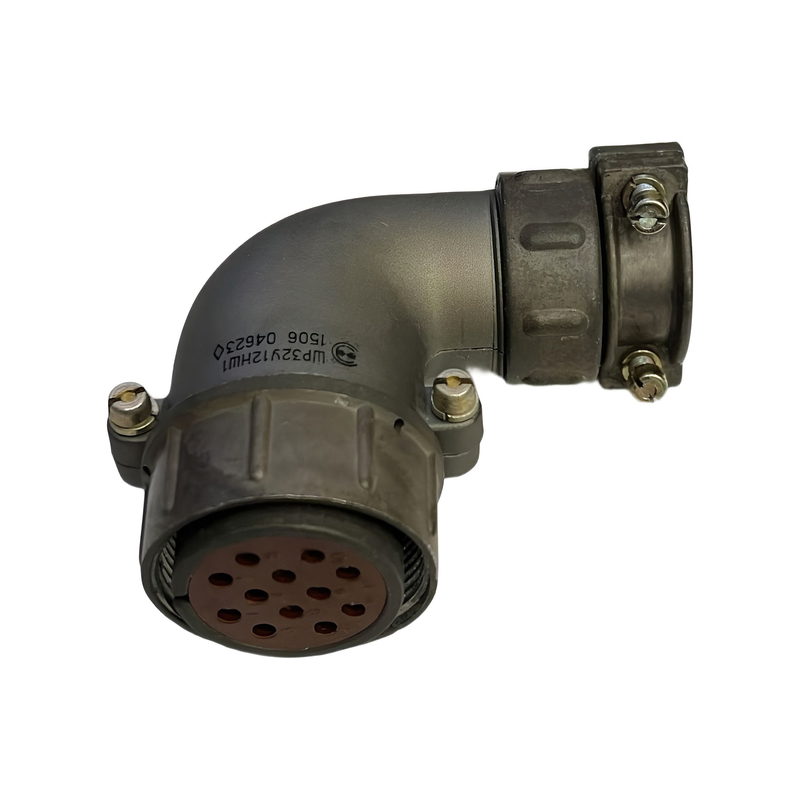

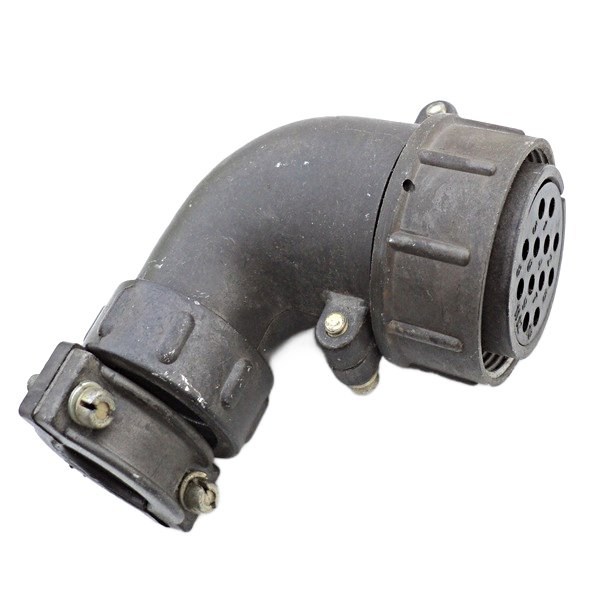

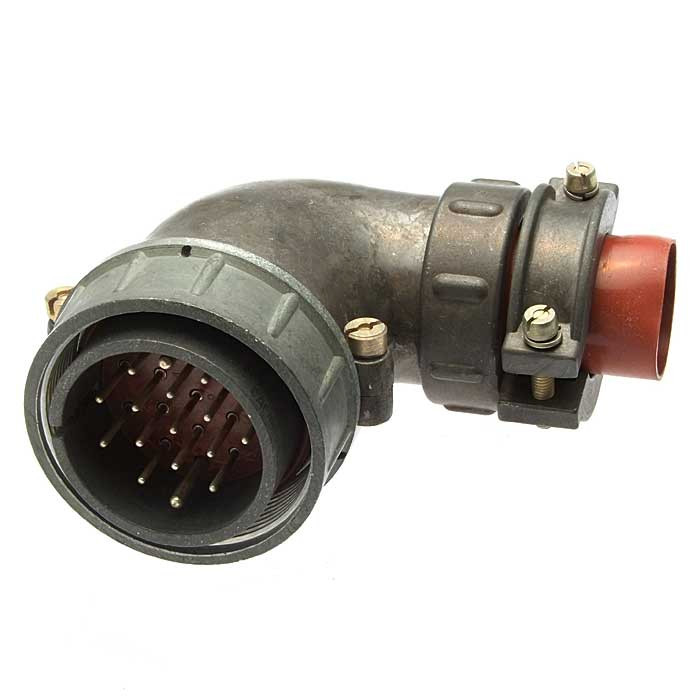

Соединители ШР32У12НШ1Н розетка кабельная относятся к серии цилиндрических низкочастотных разъёмов типа ШР. Они предназначены для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Ниже приведены основные характеристики этих соединителей:

Основные характеристики

• Тип соединителя : Негерметичный цилиндрический разъём.

• Условный размер корпуса : 32.

• Конструктивное исполнение : Кабельная часть с угловым патрубком.

• Количество контактов : 12.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Вид контактов : розетка (гнездо).

• Обозначение сочетания контактов : 1, что соответствует шести контактам диаметром 1,5 мм и шести контактам диаметром 2,5 мм.

• Покрытие контактов : Никель.

• Материал корпуса : Алюминиевый сплав.

• Метод сочленения : Резьбовой.

• Метод монтажа : Объёмный.

• Номинальное напряжение : До 850 В.

• Рабочий ток : До 20 А для контактов ? 1,5 мм и до 35 А для контактов ? 2,5 мм.

Применение

Эти соединители используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они подходят для различных электронных и радиотехнических устройств, где требуется надежное и простое соединение кабелей.

Технические параметры

• Сопротивление контактов : Не более 2,5 мОм для контактов ? 1,5 мм и не более 1 мОм для контактов ? 2,5 мм.

• Габаритные размеры : Зависят от исполнения, но обычно около 7
