Назначение и общая информация

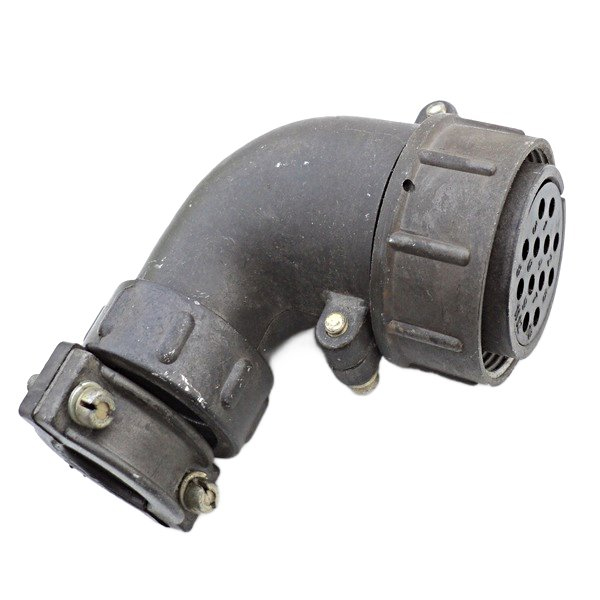

ШР32У12НШ1Н — кабельная розетка серии ШР, артикул 41281, категория ШР32. Это низкочастотный цилиндрический соединитель, предназначенный для надёжного электрического соединения в различных системах. Приемка «1». Год: 90–91. Производитель в данных о товаре не указан.

Розетка оснащена угловым патрубком для неэкранированного кабеля, что отражено в маркировке «НШ». Корпус имеет условный размер 32. Диаметр прохода составляет 36 миллиметров. Конструкция негерметичная, с резьбовым соединением. Корпус выполнен из алюминиевого сплава, вставка — из карболита.

Расшифровка обозначения

Маркировка ШР32У12НШ1Н описывает основные признаки изделия и помогает правильно определить его место в кабельной сборке.

• ШР — серия низкочастотных цилиндрических соединителей.
• 32 — размер корпуса.
• У — угловой патрубок.
• 12 — число контактов.
• Н — исполнение для неэкранированного кабеля.
• Ш — розетка.
• 1 — комбинация контактов.

Контактная система и электрические параметры

Розетка имеет 12 контактов: 6 диаметром 1,5 миллиметра и 6 диаметром 2,5 миллиметра. Рабочее напряжение — до 850 вольт. Максимальная токовая нагрузка на контакт составляет от 20 до 35 ампер, рабочий ток — от 10 до 25 ампер в зависимости от размера контакта.

Такое сочетание контактов разного диаметра позволяет использовать розетку в цепях с различными токами и напряжениями, ориентируясь на конкретную схему подключения.

Условия эксплуатации и ресурс

Изделие рассчитано на работу в жёстких условиях. Температурный диапазон — от минус 60 до плюс 60 градусов Цельсия, при этом возможен перегрев контактов до плюс 110 градусов Цельсия. Розетка выдерживает пониженное давление до 1,3 на 10 в минус четвёртой степени паскаля и линейное ускорение до 2000 метров на секунду в квадрате.

• Ресурс наработки — не менее 1000 часов.
• Количество циклов сочленений-расчленений — не менее 500.
• Срок сохраняемости — 15 лет.

Применение

ШР32У12НШ1Н применяется как кабельная розетка для соединения неэкранированного кабеля с ответной частью в составе низкочастотных цилиндрических соединителей серии ШР. Угловой патрубок упрощает монтаж в стеснённых условиях и позволяет направлять кабель под углом к оси разъёма.

Розетка подходит для использования в системах, где требуется выдерживать широкий диапазон температур, пониженное давление и повышенные механические нагрузки. При подборе необходимо учитывать число и диаметр контактов, рабочее напряжение, токовую нагрузку, а также исполнение корпуса и тип кабеля. Приемка «1» и год 90–91 указаны в характеристиках товара.
