ШР32У12НШ1Н: 12-контактная кабельная розетка для промышленных соединений

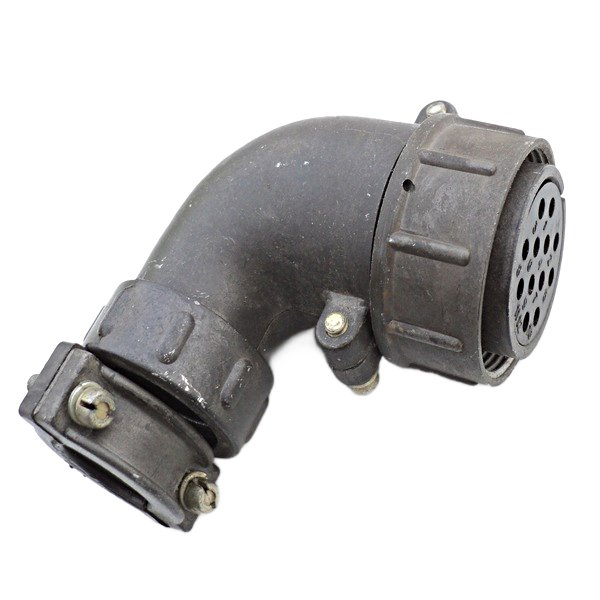

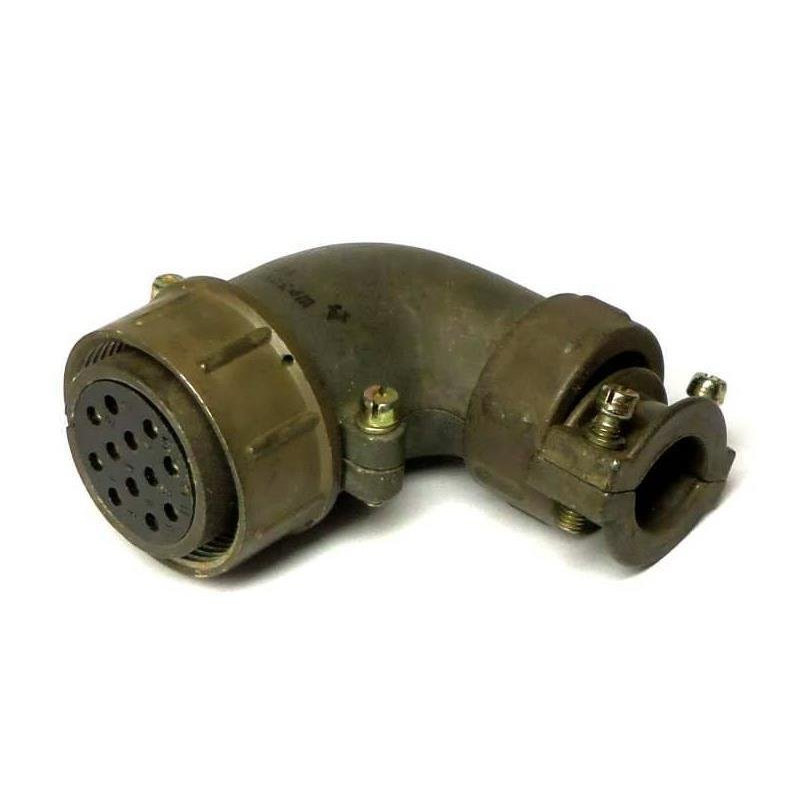

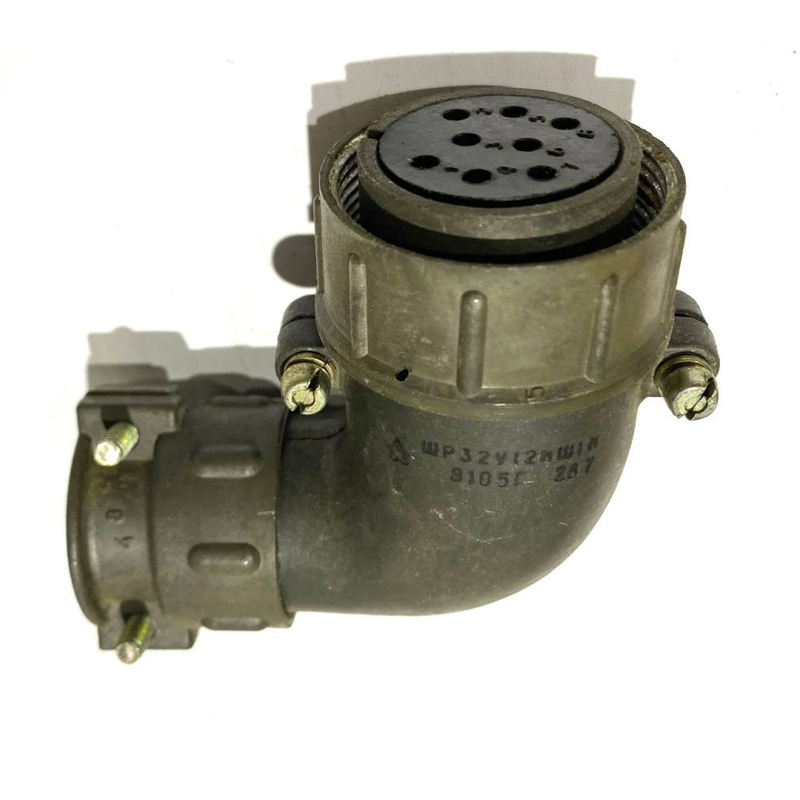

ШР32У12НШ1Н — многоконтактный цилиндрический электрический соединитель серии ШР, выполненный в виде кабельной розетки с угловым патрубком. Разъём применяется для разъёмного подключения цепей питания, управления, сигнализации и измерения в промышленной, приборостроительной и специализированной радиоэлектронной аппаратуре.

Конструкция рассчитана на монтаж с неэкранированным кабелем и обеспечивает надёжное резьбовое сочленение с ответной частью. Наличие 12 контактов позволяет передавать несколько силовых и сигнальных цепей через один компактный разъём.

Расшифровка маркировки

Обозначение ШР32У12НШ1Н отражает основные конструктивные признаки изделия:

Контактная схема «Ш1» предусматривает 12 контактов: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Такое сочетание удобно в системах, где в одном соединителе необходимо объединить цепи с различной токовой нагрузкой.

Технические особенности ШР32У12НШ1Н

Кабельная розетка ШР32У12НШ1Н относится к негерметичным соединителям климатического исполнения УХЛ. При применении на открытом воздухе разъём должен быть дополнительно защищён от попадания влаги и пыли конструкцией оборудования или защитным кожухом.

Основные параметры, характерные для исполнения ШР32У12НШ1Н:

• 12 контактов в комбинированной контактной схеме: 6 × Ø1,5 мм и 6 × Ø2,5 мм.

• Никелированное покрытие контактов, повышающее стойкость к воздействию внешней среды и механическому износу при повторных соединениях.

• Допустимое амплитудное напряжение электрической цепи — до 850 В.

• Максимальная нагрузка на одиночный контакт — до 20 А для контактов Ø1,5 мм и до 35 А для контактов Ø2,5 мм.

• Суммарная токовая нагрузка — до 210 А.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Ресурс — до 500 циклов сочленения и расчленения.

• Рабочий температурный диапазон — от −60 до +60 °C.

• Соединение с ответной частью выполняется резьбовым способом; поляризация корпуса — одношпоночная.

Где применяется разъём

Разъём ШР32У12НШ1Н востребован там, где требуется компактно и обслуживаемо соединить большое количество цепей. Различный диаметр контактов позволяет распределять силовые и слаботочные линии без установки нескольких отдельных соединителей.

Типовые области применения:

• Промышленные шкафы управления и силовые установки.

• Электроприводы, станки, технологическое оборудование.

• Контрольно-измерительная аппаратура.

• Системы автоматики, телемеханики и сигнализации.

• Испытательные стенды и мобильные комплексы.

• Специализированная радиоэлектронная и транспортная техника.

На что обратить внимание при монтаже

При подборе и установке ШР32У12НШ1Н важно проверить соответствие ответной части, распиновку, сечение проводников и реальную нагрузку на каждую контактную группу. Не следует ориентироваться только на общую токовую нагрузку: ток по каждому контакту должен оставаться в пределах, установленных для его диаметра.

Угловой патрубок особенно полезен в условиях ограниченного пространства: он уменьшает выступ кабеля за габариты оборудования и помогает организовать аккуратную трассировку. При монтаже рекомендуется исключить натяжение кабеля, обеспечить разгрузку от механических усилий и контролировать качество изоляции после пайки или другого предусмотренного способа присоединения проводников.

ШР32У12НШ1Н — практичное решение для многоконтактных электрических соединений, когда необходимы механическая фиксация, разделение цепей по допустимому току и стабильная работа оборудования в широком диапазоне температур.
