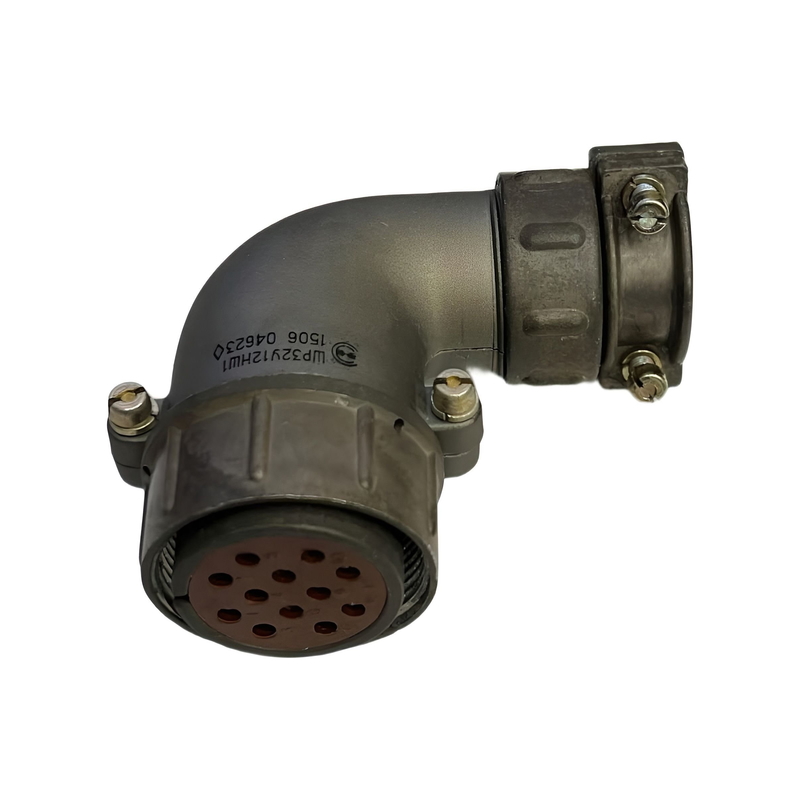

ШР32У12НШ1 — это кабельная угловая розетка серии ШР, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре. Она имеет 12 контактов (шесть диаметром 1,5 мм и шесть 2,5 мм) с рабочим током до 10 А и 25 А соответственно.

Основные характеристики

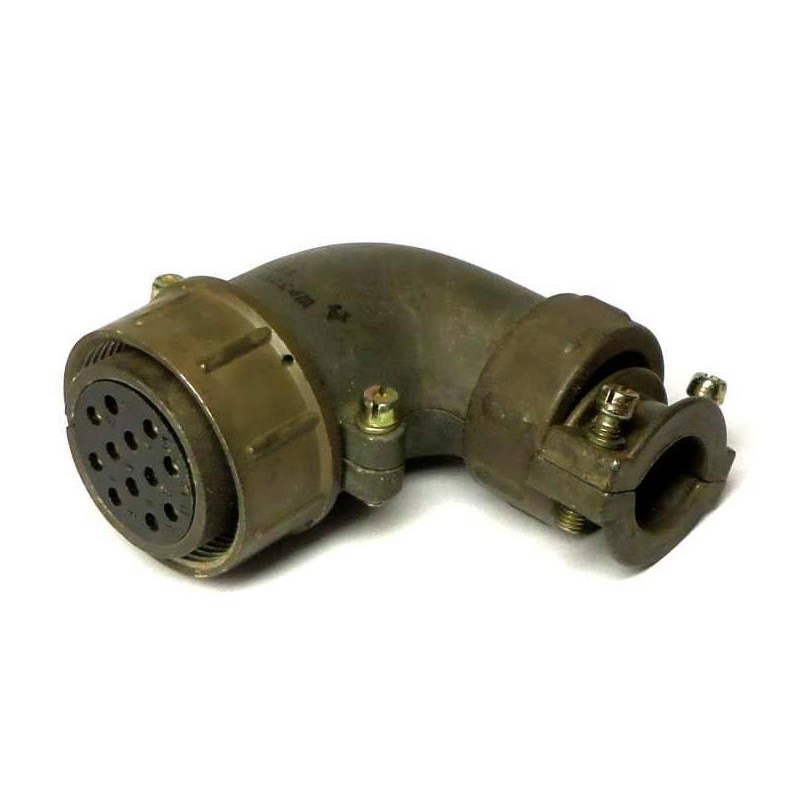

Розетка негерметичная, с угловым патрубком для неэкранированного кабеля и проходным диаметром 36 мм. Работает при напряжении до 850 В, устойчива к ускорениям до 5000 м/с² (одиночное) и 350 м/с² (многократное), а также к линейным нагрузкам 2000 м/с². Климатическое исполнение УХЛ позволяет использовать её внутри и снаружи помещений при защите от пыли и влаги.

Расшифровка маркировки

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• У — угловое исполнение патрубка.

• 12 — количество контактов.

• Н — для неэкранированного кабеля.

• Ш — розетка (гнездо).

• 1 — комбинация контактов.

Монтаж и применение

Метод монтажа — пайка, сочленение — резьбовое. Габариты составляют около 76,4×82×41,5 мм, температура эксплуатации от -60°C до +60°C. Сопротивление контактов: 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм), изоляции — не менее 5000 МОм.

Изображение показывает типичную схему контактов розетки ШР32У12НШ1 с нумерацией позиций.
