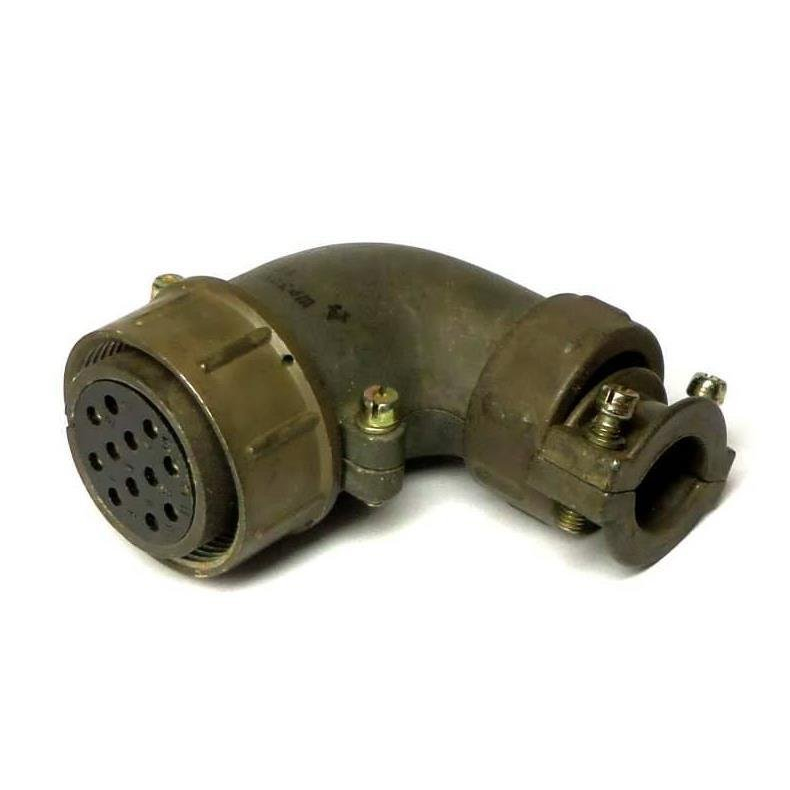

ШР32У12НШ1 — это кабельная угловая розетка серии ШР, предназначенная для соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц, амплитудой до 850 В).

Основные характеристики

Розетка имеет 12 контактов: шесть диаметром 1,5 мм (ток до 10 А) и шесть диаметром 2,5 мм (ток до 25 А), проходной диаметр 36 мм. Корпус из алюминиевого сплава АЛ-11, изоляторы из карболита К-211-3, контакты — трубчатые типа "манжета" из латуни ЛС59-1 с серебряным или никелевым покрытием. Рабочий диапазон температур: от -60 до +60 °С, негерметичное исполнение для неэкранированного кабеля с угловым патрубком.

Расшифровка обозначения

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• У — угловой патрубок кабельной части.

• 12 — количество контактов.

• Н — гайка для неэкранированного кабеля.

• Ш — розетка.

• 1 — вариант сочетания контактов.

• Н — покрытие контактов никелем (или серебром в базовом варианте).

Применение

Используется в промышленных системах, приборостроении и наружном монтаже (при защите от влаги и пыли), подходит для пайки или объемного монтажа. Аналоги существуют по ТУ ГЭ0.
