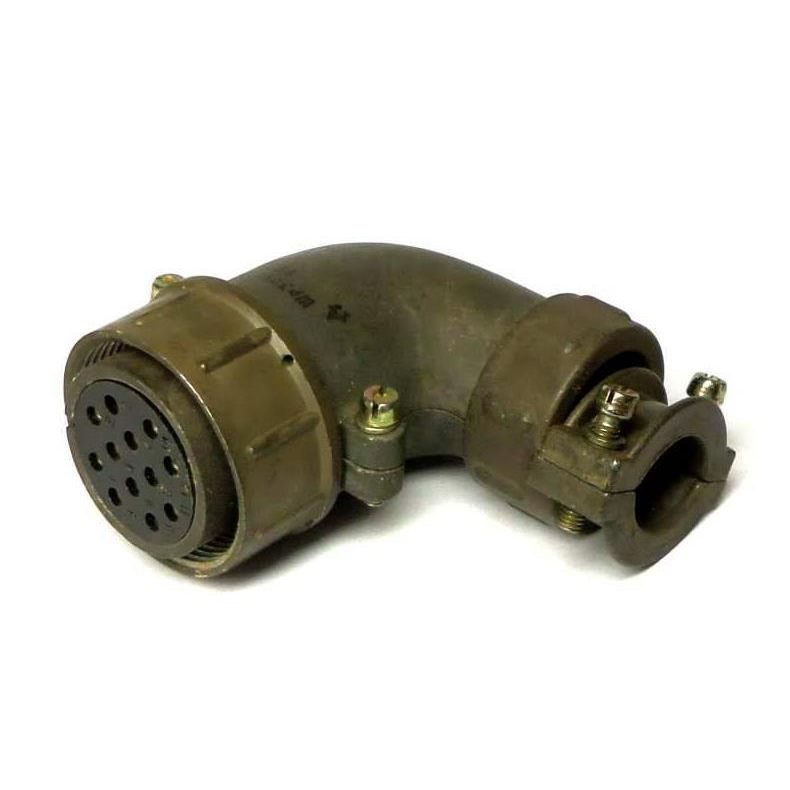

Соединитель ШР32У12НШ1 ( розетка ) представляет собой электрический разъем, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц при максимальном напряжении до 850 В. Он используется для соединения и разъединения электрических цепей, проводов и кабелей в различных устройствах электро- и радиоаппаратуры.

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 32
• Количество контактов : 12 (шесть контактов диаметром 1,5 мм и шесть — 2,5 мм)
• Рабочий ток :
  • Для контактов 1,5 мм — до 10 А
  • Для контактов 2,5 мм — до 2,5 А
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Сочленение : резьбовое
• Метод монтажа : пайка

Условия эксплуатации

Соединитель ШР32У12НШ1 может работать в широком диапазоне температур:

• Минимальная температура : -60 °C
• Максимальная температура : +60 °C

Также он устойчив к механическим воздействиям:

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц с ускорением до 300 м/с?
• Механические удары :
  • Одиночного действия — до 5000 м/с?
  • Многократного действия — до 350 м/с?

Конструкция и материалы

Корпус соединителя может быть выполнен из пластмассы, а контакты покрыты серебром. Это обеспечивает хорошую проводимость и защиту от коррозии. Соединитель предназначен как для экранированных, так и для неэкранированных кабелей.

Применение

ШР32У12НШ1 используется в различных областях, включая промышленность и радиотехнику, для обеспечения надежного соединения в электрических системах. Срок службы соединителя составляет не менее 15 лет при соблюдении условий эксплуатации.
