ШР32У12НШ1 — это кабельная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока. Она может использоваться в различных электро- и радиоаппаратах. Ниже представлены основные характеристики и особенности этого соединителя.

Основные характеристики

• Тип соединителя : ШР (цилиндрический, низкочастотный).
• Количество контактов : 12 (шесть контактов диаметром 1,5 мм и шесть — 2,5 мм).
• Максимальное рабочее напряжение : до 850 В (амплитудное значение).
• Токовая нагрузка :
  • Для контактов диаметром 1,5 мм — до 10 А.
  • Для контактов диаметром 2,5 мм — до 25 А.
• Сопротивление на контактах :
  • Для 1,5 мм — 2,5 мОм.
  • Для 2,5 мм — 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон эксплуатации : от -60 °C до +60 °C.

Конструктивные особенности

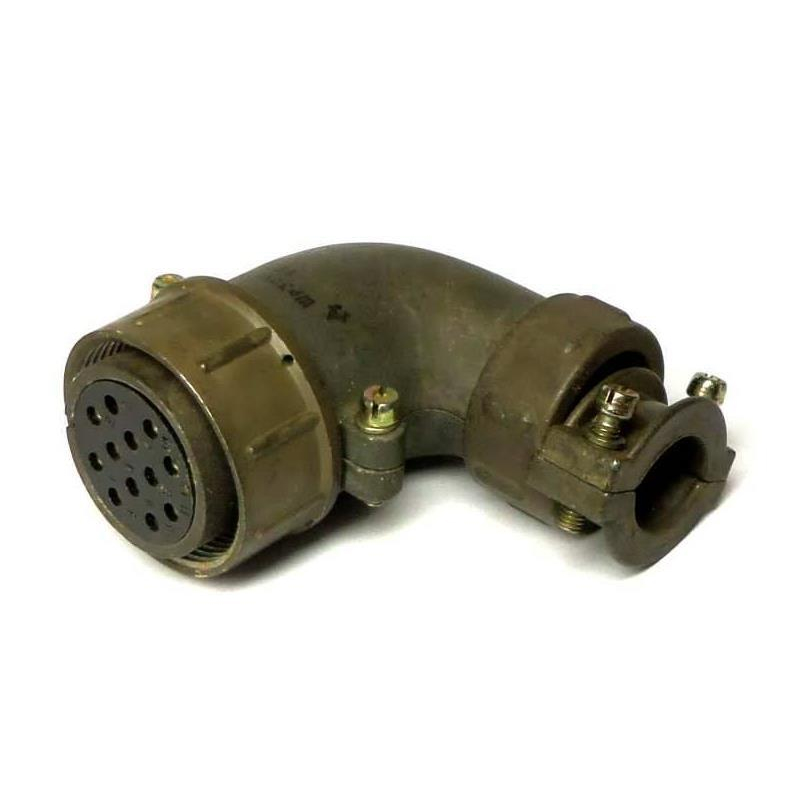

розетка имеет угловой патрубок и предназначена для подключения неэкранированных кабелей. Сочленение соединителей осуществляется резьбовым методом, что обеспечивает надежное соединение. Корпус выполнен из алюминиевого сплава, что придает ему прочность и устойчивость к механическим воздействиям.

Применение

ШР32У12НШ1 используется для соединения и разъединения электрических цепей в различных устройствах. Это может включать как бытовую электронику, так и специализированное оборудование в радиоэлектронной и радиотехнической области.

Дополнительные сведения

Соединители типа ШР имеют различные исполнения в зависимости от требований к эксплуатации и условиям использования. Например, могут быть варианты с повышенной стойкостью или военной приемкой. Этот разъем обеспечивает высокую степень надежности и долговечности, что делает его подходящим для использования в сложных условиях эксплуатации.
