Назначение изделия

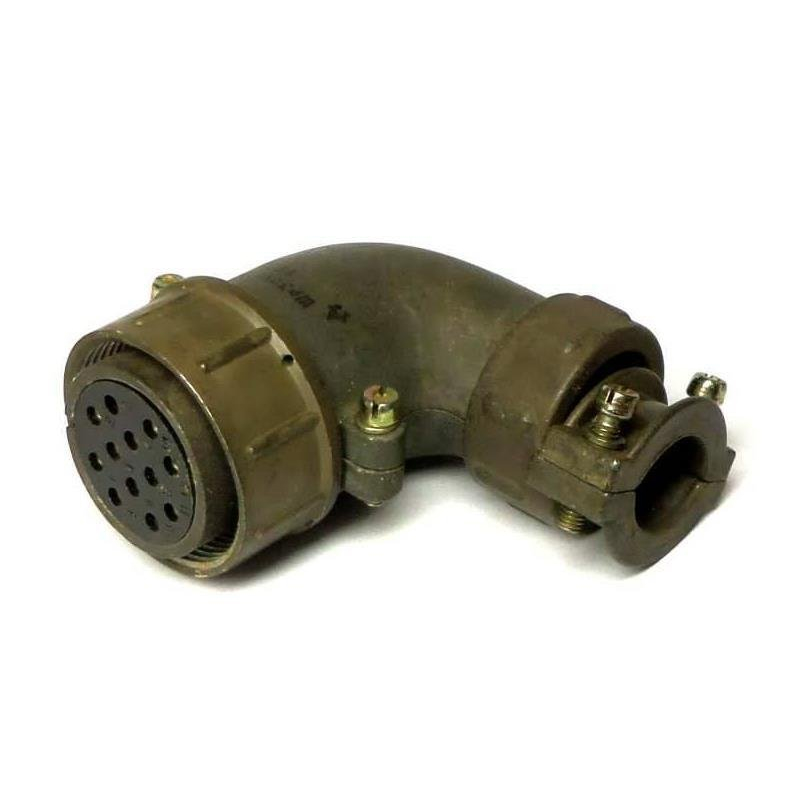

ШР32У12НШ1-К — это кабельная розетка серии ШР, представляющая собой цилиндрический соединитель общего назначения с 12 контактами. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, радиотехнических и бортовых системах. Розетка применяется как кабельная часть соединителя и служит для подключения кабельных линий к приборной части разъёма.

Соединитель рассчитан на работу в цепях с частотой до 3 МГц (3000 кГц) при амплитуде напряжения до 850 В. Такие параметры позволяют использовать его в цепях питания и сигнальных цепях низкой и средней частоты, где требуется надёжное механическое и электрическое соединение.

Поставляемое исполнение имеет приёмку «5» и датируется периодом 2009–14 годов. Приёмка «5» в отечественной практике обозначает приёмку заказчиком, что подтверждает соответствие изделия установленным техническим требованиям и его пригодность для применения в ответственных системах.

Конструкция и тип исполнения

Розетка относится к серии ШР и выполнена в 12-контактном исполнении. Буквенный индекс «У» указывает на то, что приборная часть соединителя — угловая, а кабельная часть также выполнена с угловым патрубком. Это важно учитывать при монтаже в стеснённых условиях, где требуется изменить направление подвода кабеля.

Обозначение «Н» в маркировке обычно относится к типу покрытия контактов или к особенностям конструкции, а «Ш» указывает, что данная часть является розеткой кабельной конструкции. Индекс «К» в наименовании завершает обозначение конкретного исполнения изделия.

• Тип изделия: розетка кабельная, цилиндрический соединитель серии ШР.
• Число контактов: 12.
• Исполнение: угловое (индекс «У»).
• Приёмка: «5».
• Год выпуска: 2009–14.
• Артикул: 41279.

Электрические характеристики

Рабочее напряжение соединителя составляет до 850 В амплитудного значения. Изделие поддерживает коммутацию как постоянного, так и переменного тока, что делает его универсальным для питания различных узлов радиоэлектронной аппаратуры.

На отдельные контакты допускаются рабочие токи в зависимости от диаметра контакта. Для контактов диаметром 1,5 мм и 2,5 мм рабочие токи лежат в диапазоне порядка 10–25 А. В кратковременных режимах максимальная токовая нагрузка на один контакт может достигать 20–35 А. При подборе режима работы следует ориентироваться на диаметр конкретного контакта и условия охлаждения.

Сопротивление изоляции в нормальных условиях составляет не менее нескольких тысяч МОм, что обеспечивает надёжную электрическую изоляцию цепей и снижает риск утечек и пробоев.

Механические и эксплуатационные особенности

Проходной (монтажный) диаметр розетки составляет примерно 36 мм. Изделие выполнено в негерметичном исполнении, поэтому при эксплуатации в жёстких климатических условиях требуется дополнительная внешняя защита от влаги и пыли. Это особенно важно при наружном монтаже.

Розетка может применяться для наружного монтажа при условии обеспечения дополнительной защиты. Ресурс соединительных циклов и наработка в часах рассчитываются в пределах стандартных требований для аппаратных соединителей общего назначения.

1. Перед монтажом проверьте целостность корпуса и контактов.
2. При наружной установке предусмотрите защиту от влаги и пыли.
3. Соблюдайте допустимые токовые нагрузки для выбранного диаметра контакта.
4. Учитывайте угловое исполнение при прокладке кабеля.

Область применения

ШР32У12НШ1-К применяется в радиоэлектронной аппаратуре, радиотехнических и бортовых системах для коммутации цепей постоянного и переменного тока. Благодаря 12 контактам и широкому диапазону рабочих напряжений изделие подходит для организации многожильных соединений между блоками аппаратуры.

Розетка используется как кабельная часть соединителя, то есть устанавливается на кабеле и обеспечивает подключение к приборной части разъёма. При необходимости применения вне помещений следует предусмотреть дополнительные меры защиты, поскольку исполнение негерметичное.

Изделие с приёмкой «5» предназначено для ответственного применения, где требуется подтверждённое качество и соответствие техническим условиям. При монтаже и эксплуатации необходимо соблюдать допустимые электрические нагрузки и учитывать конструктивные особенности углового исполнения.
