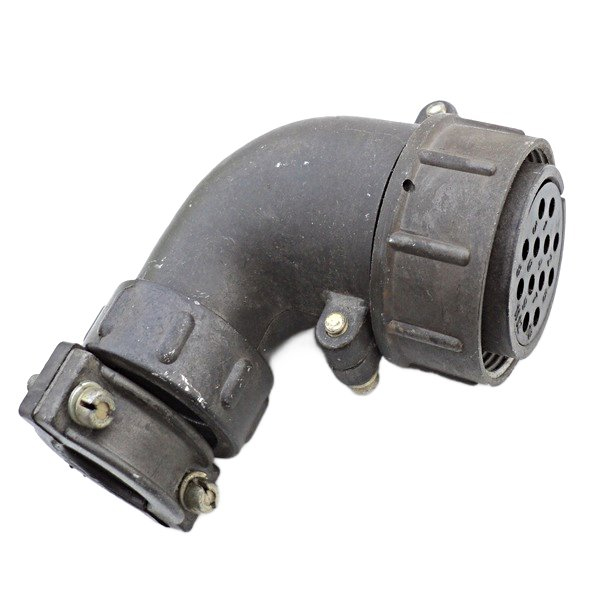

ШР32У12НШ1 розетка

ШР32У12НШ1 — это цилиндрический негерметичный штепсельный разъём‑розетка из серии ШР, предназначенный для электрических соединений в цепях постоянного и переменного тока. Ниже — краткий обзор его назначения и основных характеристик.

Что это за изделие

ШР32У12НШ1 представляет собой 12‑контактную кабельную розетку с угловым патрубком, рассчитанную на работу с неэкранированным кабелем. Разъём относится к низкочастотным низковольтным соединителям общепромышленного назначения и применяется в автоматике, приборах и распределительных устройствах.

Основные электрические параметры

Разъём рассчитан на рабочее напряжение до 850 В (амплитудное значение) для постоянного и переменного тока частотой до 3 МГц.
На контактах установлены два типоразмера:

• 6 контактов диаметром 1,5 мм с рабочим током до примерно 10 А на контакт;

• 6 контактов диаметром 2,5 мм с рабочим током до примерно 25 А на контакт.

Суммарная токовая нагрузка на весь соединитель может достигать порядка 210 А.

Конструкция и обозначение

Маркировка расшифровывается так:

• ШР — тип соединителя (штепсельный негерметичный);

• 32 — условный размер корпуса;

• У — угловой патрубок в кабельной части;

• 12 — 12 контактов;

• Н — концевая гайка для неэкранированного кабеля;

• Ш — розетка (гнездо);

• 1 — номер сочетания контактов.

Корпус обычно изготавливается из алюминиевого сплава, а контактная часть часто выполняется с серебряным покрытием для снижения переходного сопротивления.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: приблизительно от −60 °C до +60 °C, а с учётом перегрева контактов — до +110 °C.
Он устойчив к механическим воздействиям (ударам, вибрации) и имеет нормированные значения на количество сочленений‑расчленений (около 500 циклов) и минимальный срок сохраняемости (порядка 15 лет).
