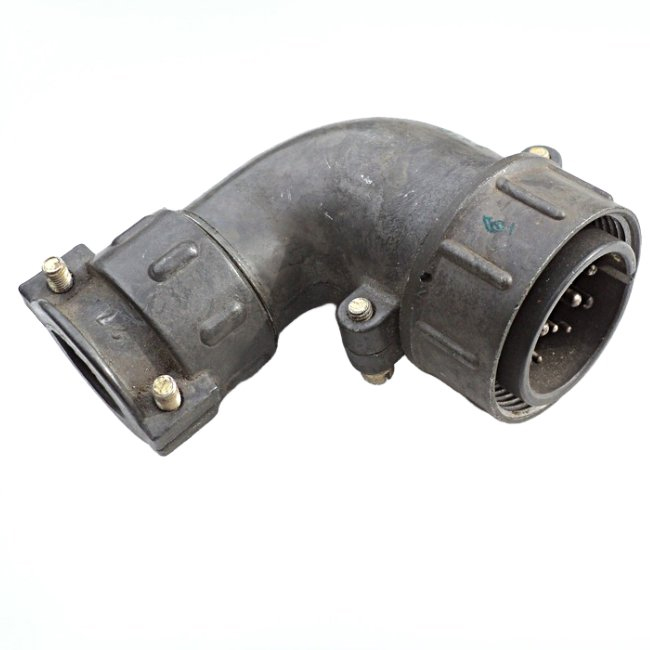

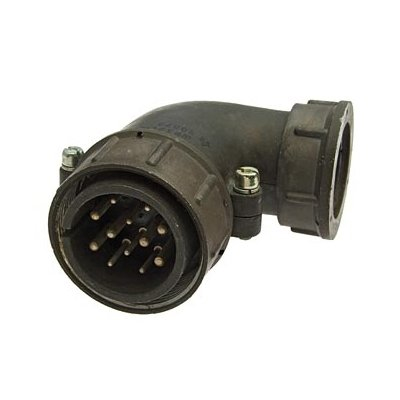

ШР32У12НГ3 представляет собой кабельную вилку серии ШР — низкочастотные цилиндрические соединители общего назначения.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2, допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения. ?

Устанавливается на неэкранированный кабель с угловым патрубком, проходной диаметр 36 мм. ?

Характеристики

• 12 контактов (6 диаметром 1,5 мм и 6 диаметром 2,5 мм), сечение провода до 1,93 и 3 мм? соответственно. ?

• Рабочий ток на контакт: 10 А (1,5 мм) и 25 А (2,5 мм); максимальная токовая нагрузка: 20–35 А. ?

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C); пониженное давление до 1,3·10?? Па.

• Вибрация: 1–5000 Гц, ускорение 300 м/с?; удар одиночный 5000 м/с?, многократный 350 м/с?; линейное ускорение 2000 м/с?.

• Наработка минимум 1000 ч, сочленения-расчленения 500, срок сохраняемости 15 лет. ?
