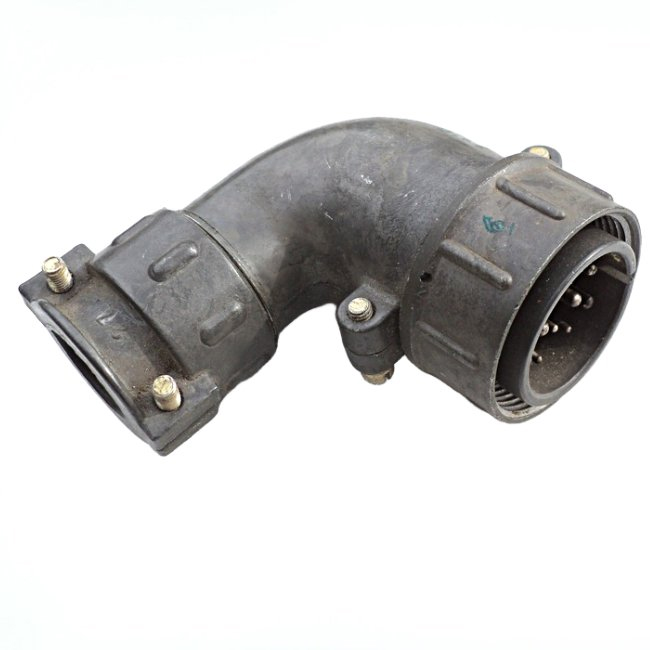

вилка кабельная ШР32У12НГ1Н представляет собой электрический разъем, предназначенный для соединения экранированных и неэкранированных кабелей в электрических цепях. Она может использоваться как в системах постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 32
• Конструктивное исполнение : с угловым патрубком
• Количество контактов : 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм)
• Покрытие контактов : никель (возможен вариант с серебром)
• Максимальная токовая нагрузка на одиночный контакт :
  • 20 А для контактов ? 1,5 мм
  • 35 А для контактов ? 2,5 мм
• Общая максимальная токовая нагрузка : 210 А
• Сопротивление контакта : не более 2,5 мОм для ? 1,5 мм и 1 мОм для ? 2,5 мм
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Рабочие температуры : от -60°C до +60°C .

Применение

вилка ШР32У12НГ1Н используется в различных областях, включая промышленность и транспорт. Она подходит для установки в условиях, требующих защиты от пыли и влаги, что делает её универсальным решением для подключения оборудования как внутри помещений, так и на открытом воздухе.

Структура

Разъем состоит из двух частей: вилки и розетки. вилка может быть использована с различными типами розеток, такими как ШР32П12ЭГ1 и другими аналогичными моделями. Сочленение соединителей осуществляется с помощью резьбы, что обеспечивает надежное соединение.Эти характеристики делают вилку ШР32У12НГ1Н надежным компонентом для создания устойчивых электрических соединений в сложных условиях эксплуатации.
