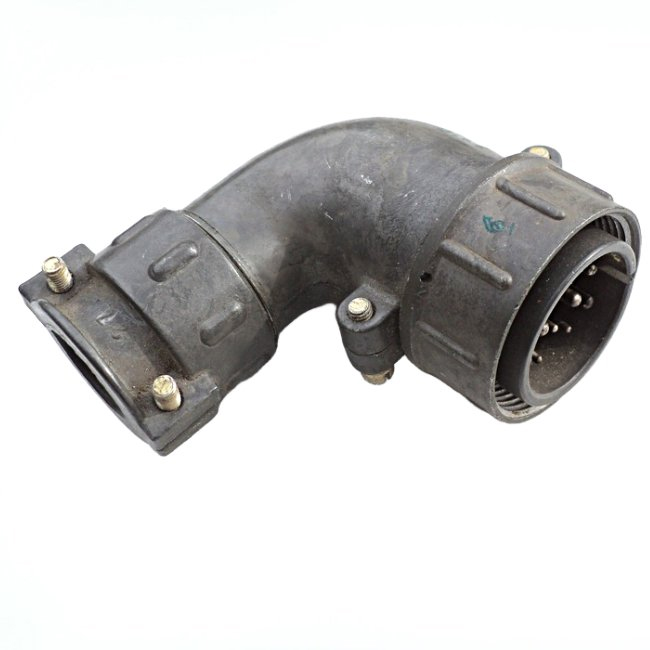

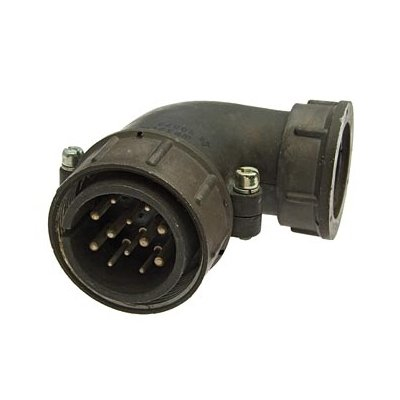

Разъем ШР32У12НГ1 представляет собой 12-ти контактную негерметичную кабельную вилку серии ШР, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Она оснащена угловым патрубком и гайкой для неэкранированного кабеля.

Технические характеристики

• Количество контактов : 12, из которых 6 имеют диаметр 1,5 мм, а 6 — 2,5 мм.

• Токовая нагрузка :

  • Для контактов диаметром 1,5 мм: до 10 А или 20 А в зависимости от источника.

  • Для контактов диаметром 2,5 мм: до 25 А или 35 А в зависимости от источника.

• Напряжение : до 850 В (переменного и постоянного тока).

• Покрытие контактов : серебро.

• Сопротивление на контактах :

  • Для контактов диаметром 1,5 мм: 2,5 мОм.

  • Для контактов диаметром 2,5 мм: 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Сочленение : резьбовое.

• Метод монтажа : пайка.

• Габаритные размеры : 76,4?82?41,5 мм.

• Материал корпуса : алюминиевый сплав.

• Условия эксплуатации :

  • Температура: от -60°C до +60°C.

  • Синусоидальная вибрация: от 1 Гц до 5000 Гц с ускорением 300 м/с?.

Применение

Разъемы серии ШР, включая ШР32У12НГ1, используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они подходят для работы в условиях низких частот и напряжений до 3 МГц и 850 В соответственно.

Для вилки ШР32У12НГ1 доступны различные розетки в качестве ответных частей, включая приборные и кабельные варианты.

Изделия, выпущенные в 1978 году, могут иметь некоторые отличия в технических характеристиках или материалах по сравнению с более поздними моделями, но общее назначение и функциональность остаются аналогичными.
