Соединитель ШР32У12НГ1 вилка представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может функционировать при напряжении до 850 В (амплитудное значение) и используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Конструкция и характеристики :

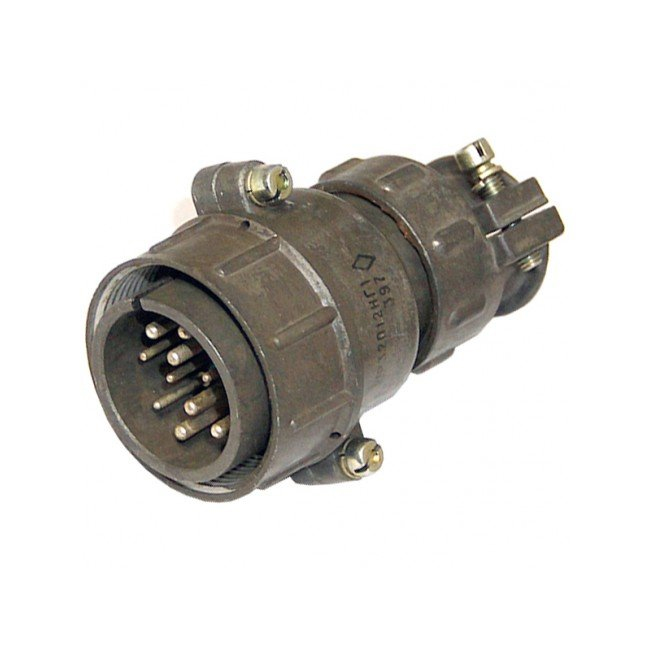

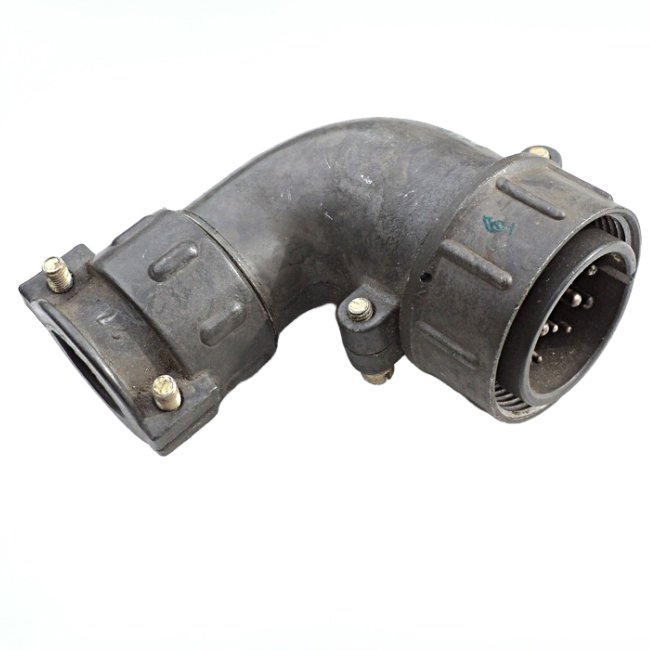

• Состав : Соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. вилка может иметь прямой или угловой патрубок.

• Контакты : Соединитель имеет 12 контактов, шесть из которых имеют диаметр 1,5 мм и шесть — 2,5 мм. Максимальная токовая нагрузка на контакты составляет до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм.

• Покрытие : Контакты соединителя покрыты серебром, что обеспечивает хорошую проводимость и защиту от коррозии.

• Сопротивление изоляции : В нормальных климатических условиях сопротивление изоляции составляет не менее 5000 МОм.

• Рабочие условия : Соединитель может работать в диапазоне температур от -60°C до +60°C и выдерживает атмосферное давление до 1,3·10^-4 Па.

• Срок службы : Минимальная наработка составляет 1000 часов, а срок сохраняемости — не менее 15 лет.

Применение :
Соединители ШР32У12НГ1 используются в различных областях, включая электронику и радиотехнику, где требуется надежное соединение проводов. Они могут быть установлены как для внутреннего монтажа в защищенных условиях, так и для наружного использования при наличии защиты от неблагоприятных погодных условий.
