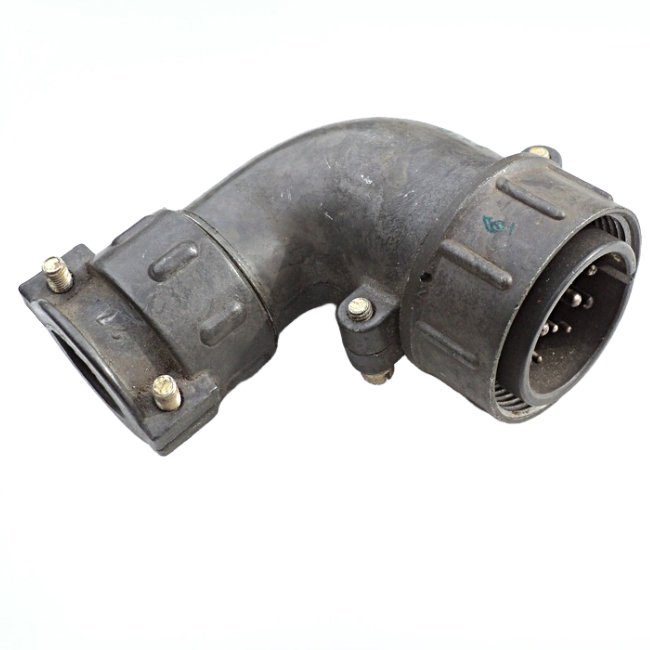

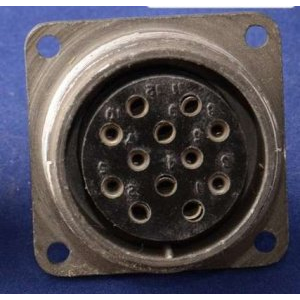

ШР32У12НГ1 — это кабельная вилка, относящаяся к типу штепсельных разъемов с угловым патрубком, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре. Данный разъем используется для подключения неэкранированных кабелей и может работать при напряжении до 850 В.

Основные характеристики

• Количество контактов : 12
  • 6 контактов диаметром 1,5 мм (максимальная токовая нагрузка до 10 А)
  • 6 контактов диаметром 2,5 мм (максимальная токовая нагрузка до 25 А)
• Максимальная токовая нагрузка на соединитель : до 210 А.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон эксплуатации : от -60° С до +60° С, с возможностью кратковременного повышения до +110° С.
• Габаритные размеры :
  • Длина: 76,4 мм
  • Ширина: 82 мм
  • Высота: 41,5 мм

Конструкция

Разъем состоит из двух основных частей: вилки и розетки. вилка имеет угловой патрубок, что позволяет удобно подключать кабели в ограниченных пространствах. Корпус выполнен из алюминиевого сплава, что обеспечивает надежность и долговечность.

Применение

ШР32У12НГ1 предназначен для работы в низкочастотных электрических цепях постоянного и переменного тока. Он может использоваться как в стационарных установках, так и в мобильных системах, обеспечивая надежное соединение с минимальными потерями.

Дополнительные характеристики

• Метод монтажа : пайка.
• Сопротивление контактов :
  • Для контактов ? 1,5 мм — не более 2,5 мОм.
  • Для контактов ? 2,5 мм — не более 1 мОм.
• Количество циклов соединений : до 500 раз.

Разъемы типа ШР32У12НГ1 являются универсальными и могут быть использованы в различных областях электроники и радиотехники благодаря своей надежности и простоте монтажа.
